IGBT Transistörler - Modüller

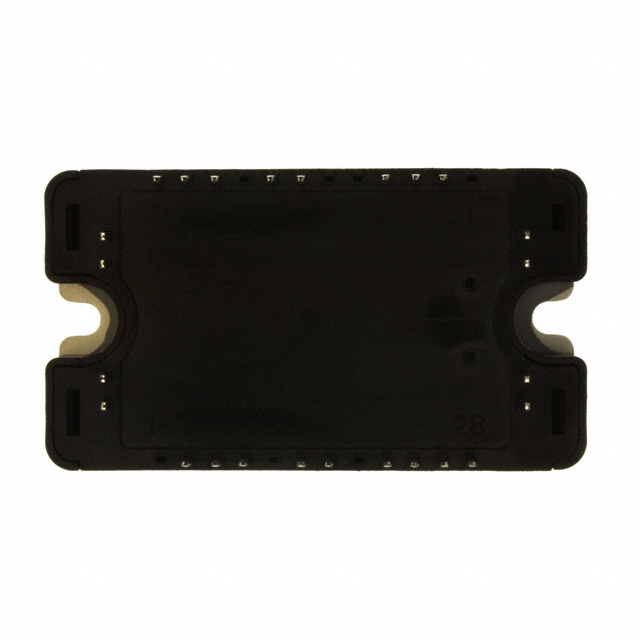

APTCV90TL12T3G
IGBT MODULE 1200V 80A 280W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTCV90TL12T3
APTCV90TL12T3G Hakkında
APTCV90TL12T3G, Microchip Technology tarafından üretilen 1200V/80A kapasiteli üç seviyeli inverter IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu komponent, maksimum 280W güç dağıtımı için uygundur. SP3 paketinde sunulan modül, -40°C ile 175°C arasında çalışma sıcaklığı aralığında güvenilir performans sağlar. Entegre NTC thermistor ile sıcaklık koruması sağlayan komponent, 2.2V Vce(on) değeri ile düşük konuşma kayıpları sunar. Güç elektronikleri uygulamalarında, özellikle endüstriyel inverter, motor kontrol ve UPS sistemlerinde kullanılır. Chassis mount yapısıyla kompakt tasarımlar için idealdir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter - IGBT, FET |
| Current - Collector (Ic) (Max) | 80 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 2.77 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Obsolete |
| Power - Max | 280 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 2.2V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
