IGBT Transistörler - Modüller

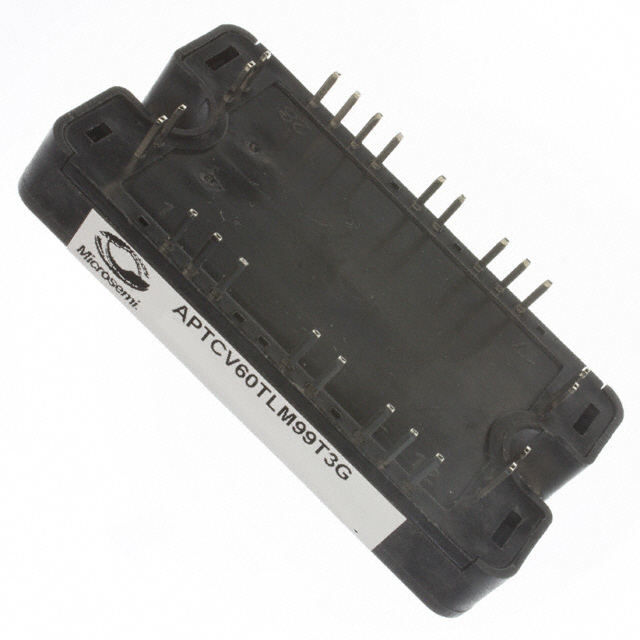

APTCV60TLM99T3G
IGBT MODULE 600V 50A 90W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTCV60TLM99T3G
APTCV60TLM99T3G Hakkında
APTCV60TLM99T3G, Microchip Technology tarafından üretilen 600V 50A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisiyle tasarlanan bu bileşen, üç seviyeli inverter (Three Level Inverter) uygulamalarında kullanılmak üzere yapılandırılmıştır. SP3 kasa tipiyle sunulan modül, 90W maksimum güç yönetim kapasitesine sahiptir. Maksimum kolektör-emitter gerilimi 600V, maksimum akım 50A olup, 15V gate geriliminde 30A akımda Vce(on) değeri 1.9V'dur. -40°C ile 175°C arasında çalışabilir. NTC termistor entegrasyonu ile termal koruma sağlar. Endüstriyel invertörler, UPS sistemleri, motor kontrol uygulamaları ve yenilenebilir enerji dönüştürücülerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter - IGBT, FET |
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 1.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 90 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 30A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
