IGBT Transistörler - Modüller

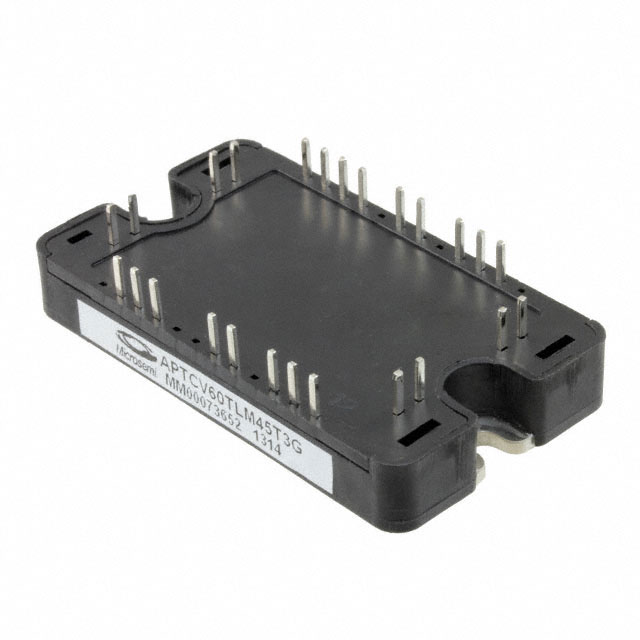

APTCV60TLM45T3G
IGBT MODULE 600V 100A 250W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTCV60TLM45T3G
APTCV60TLM45T3G Hakkında
APTCV60TLM45T3G, Microchip Technology tarafından üretilen 600V 100A IGBT modülüdür. Three Level Inverter konfigürasyonunda tasarlanan bu komponent, Trench Field Stop IGBT teknolojisi ile geliştirilmiştir. SP3 paketlemesi ile sağlanan modül, şasiye monte edilir ve NTC termistör içerir. Maksimum 250W güç kapasitesine sahip olan cihaz, -40°C ile 175°C arasında çalışır. Vce(on) değeri 15V, 75A koşullarında 1.9V'dur. 4.62nF input kapasitansı ve 250µA maksimum cutoff akımı ile karakterize edilir. Endüstriyel inverter uygulamaları, motor kontrol devreleri ve güç dönüştürme sistemlerinde kullanılmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Three Level Inverter - IGBT, FET |
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 4.62 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
