IGBT Transistörler - Modüller

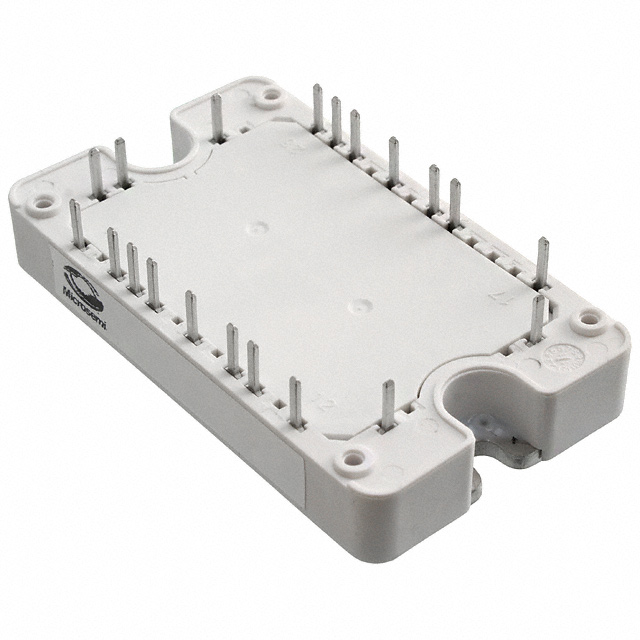

APTCV60HM45RT3G
IGBT MODULE 600V 50A 250W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTCV60HM45RT
APTCV60HM45RT3G Hakkında
APTCV60HM45RT3G, Microchip Technology tarafından üretilen 600V 50A kapasiteli Full Bridge Inverter konfigürasyonlu IGBT modülüdür. Trench Field Stop teknolojisini kullanan bu modül, 250W maksimum güç yönetimi ve -40°C ile 175°C arasında çalışma sıcaklığı aralığı sunar. SP3 pakette sunulan komponent, Single Phase Bridge Rectifier girişi ve entegre NTC Thermistor özelliğine sahiptir. Vce(on) değeri 1.9V @ 15V, 50A'dir. Motor sürücüleri, inverter devreleri ve güç elektronik uygulamalarında kullanılmak üzere tasarlanmıştır. Chassis Mount montaj tipi ile kompakt ve etkili ısı yönetimi sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Single Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 3.15 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
