IGBT Transistörler - Modüller

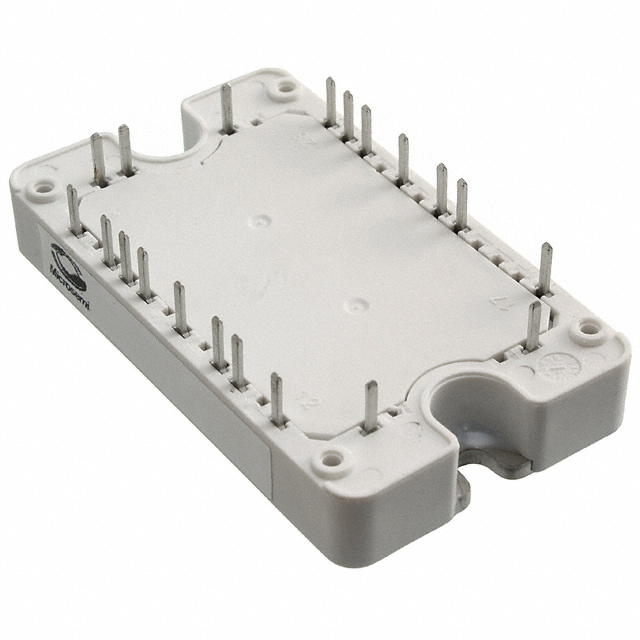

APTCV60HM45RCT3G
IGBT MODULE 600V 50A 250W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTCV60HM45RCT3G
APTCV60HM45RCT3G Hakkında
Microchip Technology tarafından üretilen APTCV60HM45RCT3G, Full Bridge Inverter konfigürasyonunda tasarlanmış 600V IGBT modülüdür. 50A maksimum collector akımı ve 250W maksimum güç derecelendirmesi ile endüstriyel uygulamalarda kullanılmak üzere geliştirilmiştir. Trench Field Stop IGBT teknolojisini kullanarak düşük kayıp ve yüksek anahtarlama hızı sağlar. SP3 Chassis Mount paketi ile montaj kolaylığı sunar. -40°C ile 175°C arasında çalışma sıcaklığında güvenilir performans verir. NTC Thermistor entegrasyonu ile sıcaklık koruması sağlanır. Vce(on) değeri 1.9V @ 15V, 50A olup veri merkezi, endüstriyel kontrol sistemleri ve enerji dönüştürme uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Full Bridge Inverter |
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Single Phase Bridge Rectifier |
| Input Capacitance (Cies) @ Vce | 3.15 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 175°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
