IGBT Transistörler - Modüller

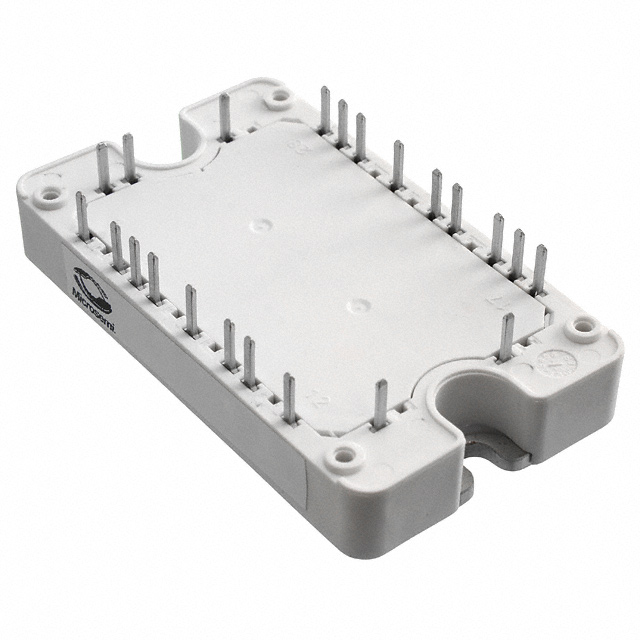

APTCV60HM45BT3G
IGBT MODULE 600V 50A 250W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTCV60HM45BT
APTCV60HM45BT3G Hakkında
Microchip Technology tarafından üretilen APTCV60HM45BT3G, 600V kollektör-emitör breakdown voltajı ile çalışan 50A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi kullanılarak tasarlanan bu komponent, Boost Chopper ve Full Bridge konfigürasyonlarında uygulanmaktadır. 250W maksimum güç derecelendirmesi ile endüstriyel motor sürücüleri, elektrik şebeke dönüştürücüleri ve güç kaynakları gibi yüksek frekanslı anahtarlamaya ihtiyaç duyulan sistemlerde kullanılır. -40°C ile 150°C arasında çalışabilen modül, SP3 chassis mount paketi içinde gelmekte ve entegre NTC Thermistor ile sıcaklık koruması sağlamaktadır. 1.9V @ 15V, 50A Vce(on) değeri ile düşük iletim kaybı karakteristikleri sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Boost Chopper, Full Bridge |
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.15 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
