IGBT Transistörler - Modüller

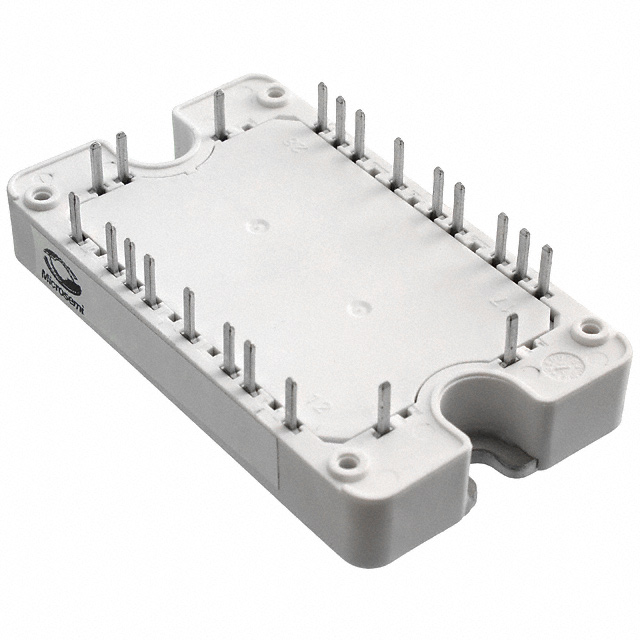

APTCV60HM45BC20T3G
IGBT MODULE 600V 50A 250W SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APTCV60HM45BC20T3G
APTCV60HM45BC20T3G Hakkında
APTCV60HM45BC20T3G, Microchip Technology tarafından üretilen 600V 50A kapasiteli IGBT modülüdür. Trench Field Stop teknolojisi ile tasarlanmış olan bu komponent, Boost Chopper ve Full Bridge konfigürasyonlarında kullanılabilir. SP3 kasa tipinde chassis mount olarak montajlanır. 250W maksimum güç kapasitesiyle düşük Vce(on) değeri (1.9V @ 15V, 50A) sağlar. NTC Thermistor özelliğine sahiptir. -40°C ile 150°C arasında çalışma sıcaklığına dayanıklıdır. Endüstriyel güç denetim uygulamaları, motor kontrol, UPS sistemleri ve AC/DC konvertörlerde kullanım için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Boost Chopper, Full Bridge |
| Current - Collector (Ic) (Max) | 50 A |
| Current - Collector Cutoff (Max) | 250 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.15 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | Yes |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 250 W |
| Supplier Device Package | SP3 |
| Vce(on) (Max) @ Vge, Ic | 1.9V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
