Transistörler - FET, MOSFET - Diziler

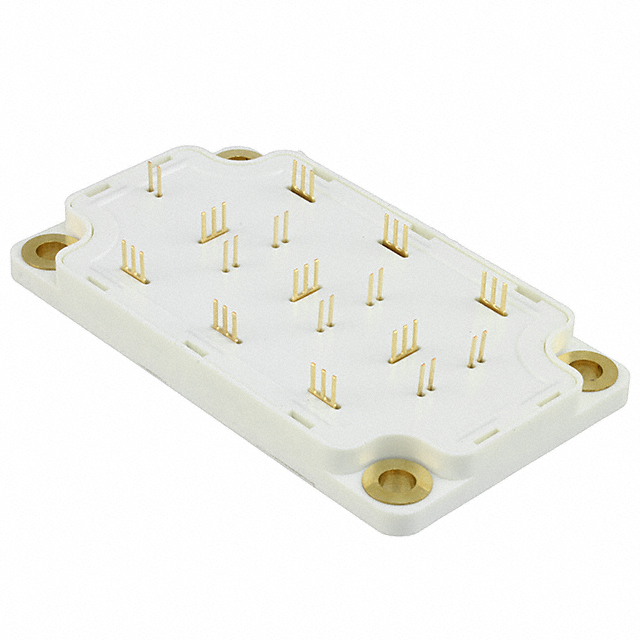

APTC60TAM24TPG
MOSFET 6N-CH 600V 95A SP6-P
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTC60TAM24T
APTC60TAM24TPG Hakkında
APTC60TAM24TPG, Microchip Technology tarafından üretilen 6 N-Channel MOSFET dizisidir. 600V Drain-Source gerilimi ve 95A sürekli dren akımı kapasitesi ile 3-fazlı köprü uygulamalarında kullanılır. Super Junction teknolojisi ile tasarlanan bu bileşen, düşük RDS(on) değeri (24mOhm @ 10V) sayesinde enerji verimliliği sağlar. Gate charge 300nC olup, -40°C ile 150°C arasında çalışır. SP6 kasa tipi ile sunulan bileşen, endüstriyel sürücüler, invertörler ve güç dönüştürücüler gibi yüksek gerilim anahtarlama uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 95A |
| Drain to Source Voltage (Vdss) | 600V |
| FET Feature | Super Junction |
| FET Type | 6 N-Channel (3-Phase Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 300nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 14400pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 462W |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 47.5A, 10V |
| Supplier Device Package | SP6-P |
| Vgs(th) (Max) @ Id | 3.9V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
