Transistörler - FET, MOSFET - Diziler

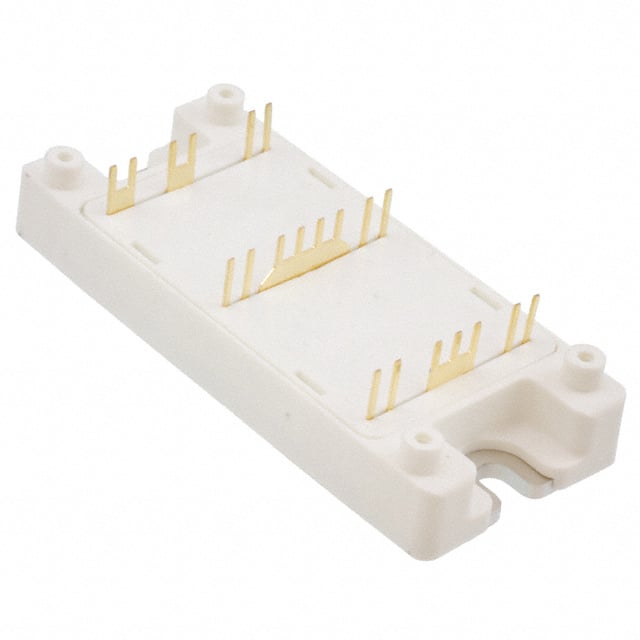

APTC60HM70SCTG
MOSFET 4N-CH 600V 39A SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Seri / Aile Numarası
- APTC60HM70SCTG
APTC60HM70SCTG Hakkında
APTC60HM70SCTG, Microchip Technology tarafından üretilen 4 N-Channel H-Bridge MOSFET dizisidir. 600V drain-source gerilim ve 39A sürekli drain akımı kapasitesiyle yüksek voltaj anahtarlama uygulamalarında kullanılır. 70mΩ RDS(on) değeri ile düşük kayıplar sağlar. Güç yönetimi, motor kontrol devreleri, invertör uygulamaları ve endüstriyel anahtarlama sistemlerinde tercih edilir. SP4 kasa tipi ile chassis mount yapısına sahip olup, -40°C ile 150°C arasında çalışabilir. 250W maksimum güç dissipasyon kapasitesi bulunmaktadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 39A |
| Drain to Source Voltage (Vdss) | 600V |
| FET Feature | Standard |
| FET Type | 4 N-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 259nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 7000pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 250W |
| Rds On (Max) @ Id, Vgs | 70mOhm @ 39A, 10V |
| Supplier Device Package | SP4 |
| Vgs(th) (Max) @ Id | 3.9V @ 2.7mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
