Transistörler - FET, MOSFET - Diziler

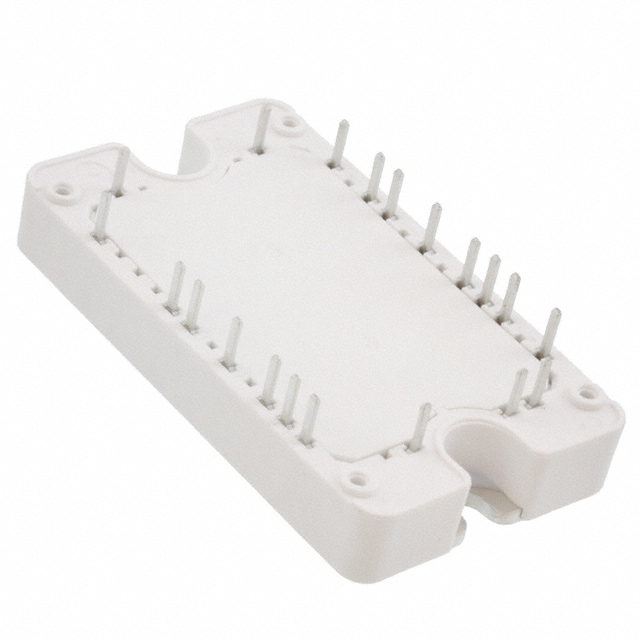

APTC60HM70RT3G
MOSFET 4N-CH 600V 39A SP3F
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Seri / Aile Numarası
- APTC60HM70RT
APTC60HM70RT3G Hakkında
APTC60HM70RT3G, Microchip Technology tarafından üretilen 4 N-Channel MOSFET ve köprü doğrultucudan oluşan entegre bir dizi bileşenidir. 600V Drain-Source gerilimi ile yüksek gerilim uygulamalarında kullanılan bu MOSFET, 39A sürekli dren akımı kapasitesine sahiptir. 70mOhm on-resistance değeri düşük güç kaybı sağlar. SP3 paketinde sunulan komponent, inverter, motor kontrolü, anahtarlama güç kaynakları ve DC-DC dönüştürücüler gibi güç elektronik sistemlerinde H-bridge konfigürasyonunda uygulanır. -40°C ile 150°C arasında çalışma sıcaklığı aralığında stabil performans gösterir ve maksimum 250W güç dağıtabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 39A |
| Drain to Source Voltage (Vdss) | 600V |
| FET Feature | Standard |
| FET Type | 4 N-Channel (H-Bridge) + Bridge Rectifier |
| Gate Charge (Qg) (Max) @ Vgs | 259nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 7000pF @ 25V |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 250W |
| Rds On (Max) @ Id, Vgs | 70mOhm @ 39A, 10V |
| Supplier Device Package | SP3 |
| Vgs(th) (Max) @ Id | 3.9V @ 2.7mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
