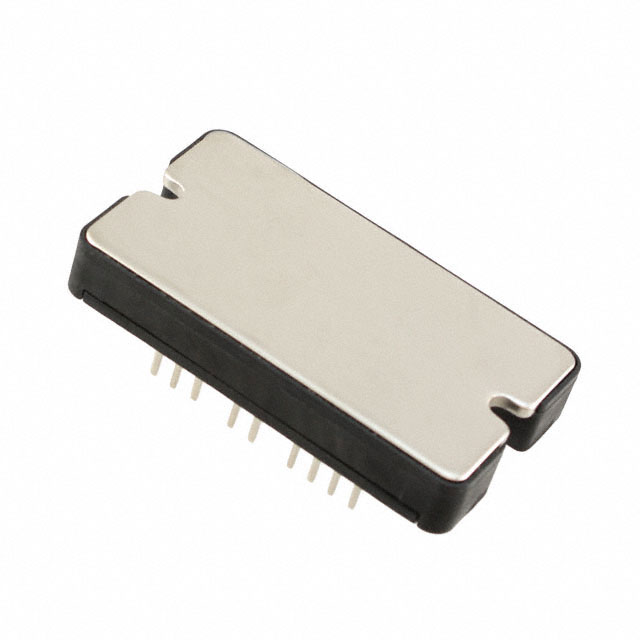

APTC60HM35T3G
MOSFET 4N-CH 600V 72A SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Seri / Aile Numarası
- APTC60HM35T3G
APTC60HM35T3G Hakkında
Microchip Technology tarafından üretilen APTC60HM35T3G, 600V drain-source gerilimi ve 72A sürekli akım kapasitesi ile tasarlanmış 4 N-Channel MOSFET H-Bridge transistör dizisidir. SP3 pakette sunulan bu komponent, 35mOhm RDS(on) değeri ile düşük açık direnç karakteristiğine sahiptir. -40°C ile +150°C arasında çalışan cihaz, motor kontrolü, güç anahtarlaması, DC-DC konvertörleri ve ters çevirici uygulamalarında kullanılmaktadır. 518nC gate charge ve 14000pF input capacitance özellikleri ile hızlı anahtarlama performansı sağlar. Şasi montajı için uygun tasarımı ve 416W maksimum güç derecelemesi ile endüstriyel ve ticari uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 72A |
| Drain to Source Voltage (Vdss) | 600V |
| FET Feature | Standard |
| FET Type | 4 N-Channel (H-Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 518nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 14000pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 416W |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 72A, 10V |
| Supplier Device Package | SP3 |
| Vgs(th) (Max) @ Id | 3.9V @ 5.4mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
