Transistörler - FET, MOSFET - Diziler

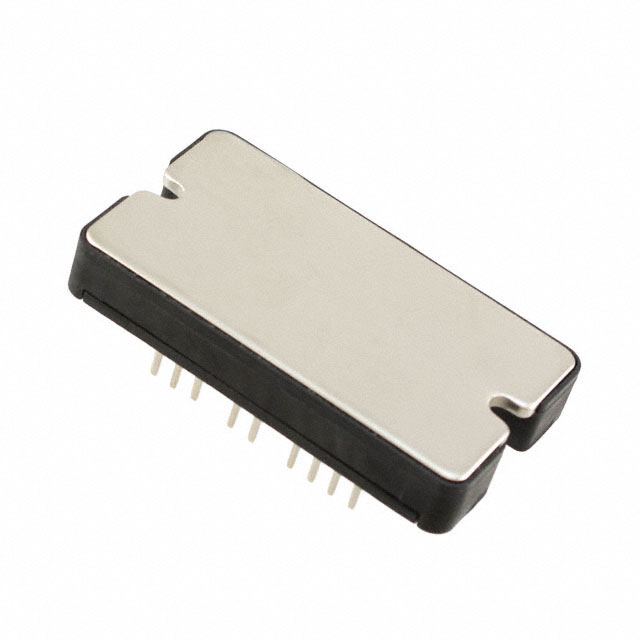

APTC60DSKM24T3G
MOSFET 2N-CH 600V 95A SP3
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Seri / Aile Numarası
- APTC60DSKM24T3
APTC60DSKM24T3G Hakkında
APTC60DSKM24T3G, Microchip Technology tarafından üretilen 600V 95A rated kapasiteye sahip dual N-Channel MOSFET bileşenidir. Super Junction teknolojisini kullanan bu transistör, yüksek voltaj anahtarlama uygulamalarında düşük Rds(on) değeriyle (24mOhm @ 47.5A, 10V) verimli çalışır. 300nC gate charge ve 14400pF input capacitance özellikleriyle hızlı komütasyon sağlar. SP3 chassis mount paketi ile endüstriyel güç dönüştürme, UPS sistemleri, güç kaynakları ve motor kontrol devreleri gibi uygulamalarda kullanılır. -40°C ile 150°C arasında çalışır ve 462W maksimum güç disipasyonuna sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 95A |
| Drain to Source Voltage (Vdss) | 600V |
| FET Feature | Super Junction |
| FET Type | 2 N Channel (Dual Buck Chopper) |
| Gate Charge (Qg) (Max) @ Vgs | 300nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 14400pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 462W |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 47.5A, 10V |
| Supplier Device Package | SP3 |
| Vgs(th) (Max) @ Id | 3.9V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
