Transistörler - FET, MOSFET - Diziler

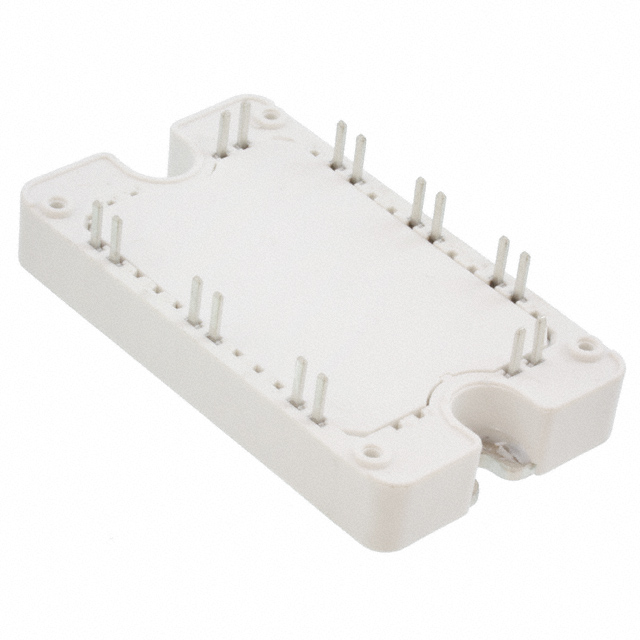

APTC60BBM24T3G
MOSFET 2N-CH 600V 95A SP3F
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP3
- Seri / Aile Numarası
- APTC60BBM24T3G
APTC60BBM24T3G Hakkında
APTC60BBM24T3G, Microchip Technology tarafından üretilen 2 N-Channel MOSFET Half Bridge dizisidir. SP3 paketinde sunulan bu bileşen, 600V Drain to Source voltajında 95A sürekli dren akımı kapasitesine sahiptir. 24mΩ maksimum RDS(on) değeri ile düşük iletim kaybı sağlar. Gate Charge değeri 300nC @ 10V, Input Capacitance ise 14400pF @ 25V'dir. Vgs(th) maksimum 3.9V @ 5mA ile hızlı anahtarlama özelliği sunmaktadır. Maksimum 462W güç yönetimi kapasitesine sahip olan bileşen, -40°C ile 150°C arasında çalışır. Endüstriyel güç uygulamaları, motor kontrol devreleri, invertör tasarımları ve yüksek voltaj anahtarlama devreleri için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 95A |
| Drain to Source Voltage (Vdss) | 600V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 300nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 14400pF @ 25V |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP3 |
| Part Status | Active |
| Power - Max | 462W |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 47.5A, 10V |
| Supplier Device Package | SP3 |
| Vgs(th) (Max) @ Id | 3.9V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
