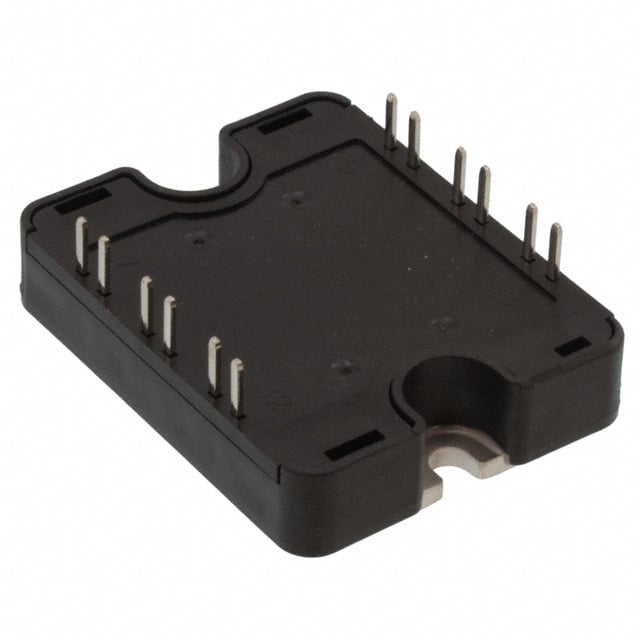

APTC60AM45BC1G
MOSFET 3N-CH 600V 49A SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Seri / Aile Numarası
- APTC60AM45BC1G
APTC60AM45BC1G Hakkında
APTC60AM45BC1G, Microchip Technology tarafından üretilen 3 N-Channel MOSFET dizisidir. 600V Drain-Source gerilim (Vdss) ile yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. 49A sürekli drenaj akımı ve 45mOhm maksimum RDS(on) değeri ile verimli güç dönüştürme işlemlerini destekler. Phase leg ve boost chopper topolojileri için uygun yapısıyla, güç kaynakları, invertörler, DC-DC konvertörleri ve motor kontrol devreleri gibi uygulamalarda tercih edilir. -40°C ile 150°C arasında çalışabilir. SP1 chassis mount paketi ile sağlanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 49A |
| Drain to Source Voltage (Vdss) | 600V |
| FET Feature | Standard |
| FET Type | 3 N Channel (Phase Leg + Boost Chopper) |
| Gate Charge (Qg) (Max) @ Vgs | 150nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 7200pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 250W |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 24.5A, 10V |
| Supplier Device Package | SP1 |
| Vgs(th) (Max) @ Id | 3.9V @ 3mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
