Transistörler - FET, MOSFET - Diziler

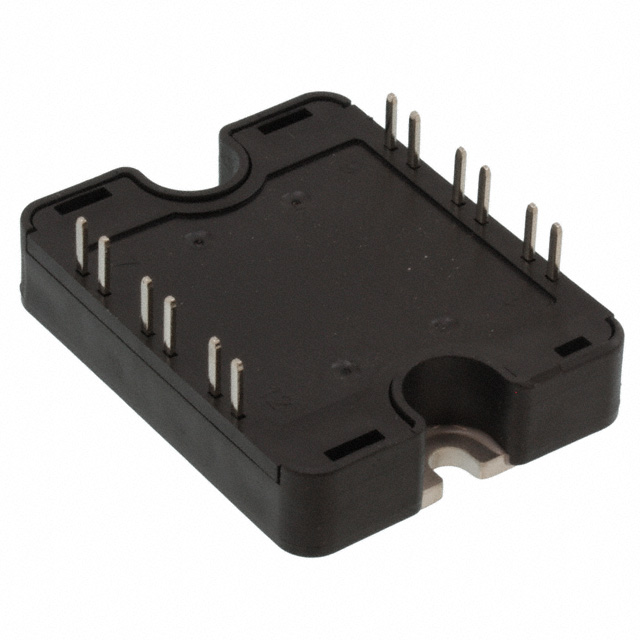

APTC60AM45B1G
MOSFET 3N-CH 600V 49A SP1
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP1
- Seri / Aile Numarası
- APTC60AM45B
APTC60AM45B1G Hakkında
Microchip Technology tarafından üretilen APTC60AM45B1G, 3 adet N-channel MOSFET'ten oluşan bir dizi konfigürasyonudur. 600V Drain-Source voltaj derecelendirmesi ve 49A sürekli drenaj akımı kapasitesi ile yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. Phase leg ve boost chopper circuit topolojileri başta olmak üzere switch-mode güç kaynakları, motor sürücüleri ve endüstriyel konvertörlerde etkin bir şekilde uygulanabilir. RDS(on) değeri 45mOhm ile düşük kayıp yönetimi sağlar. SP1 kasa paketi chassis mount kurulum sağlar. -40°C ile +150°C arasında çalışma sıcaklığı aralığı geniş ortam koşullarında güvenilir operasyon sunar. 250W maksimum güç dağıtımı ve 150nC gate charge, hızlı anahtarlama işlemi ve enerji açısından verimli tasarımları destekler.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 49A |
| Drain to Source Voltage (Vdss) | 600V |
| FET Feature | Standard |
| FET Type | 3 N Channel (Phase Leg + Boost Chopper) |
| Gate Charge (Qg) (Max) @ Vgs | 150nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 7200pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP1 |
| Part Status | Active |
| Power - Max | 250W |
| Rds On (Max) @ Id, Vgs | 45mOhm @ 24.5A, 10V |
| Supplier Device Package | SP1 |
| Vgs(th) (Max) @ Id | 3.9V @ 3mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
