Transistörler - FET, MOSFET - Diziler

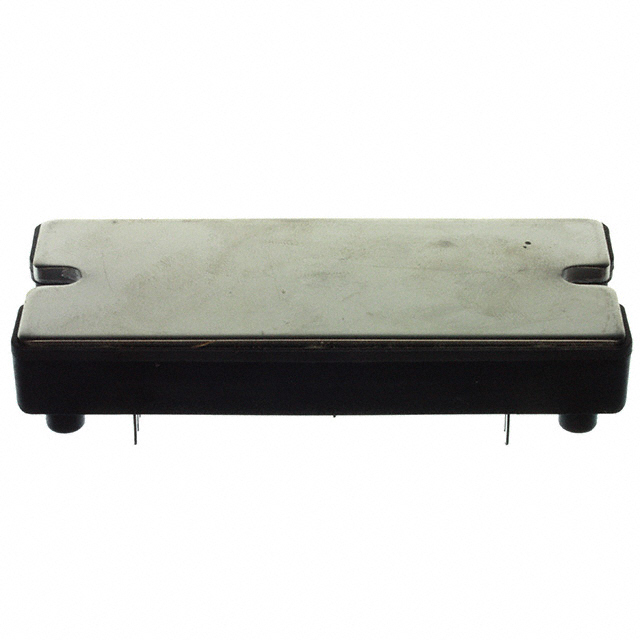

APTC60AM35SCTG
MOSFET 2N-CH 600V 72A SP4
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP4
- Seri / Aile Numarası
- APTC60AM35SC
APTC60AM35SCTG Hakkında
Microchip Technology tarafından üretilen APTC60AM35SCTG, 600V drain-source gerilimi ve 72A sürekli drenaj akımı kapasitesine sahip 2 N-Channel MOSFET half bridge konfigürasyonudur. SP4 chassis mount pakette sunulan bu bileşen, 35mΩ on-state direnç (Rds On) ve 518nC gate charge özellikleriyle yüksek verimli güç anahtarlaması sağlar. -40°C ile 150°C arasında çalışabilen komponentin maksimum güç tüketimi 416W'dır. Sıfır gerilim anahtarlaması (ZVS), power factor correction (PFC) devreleri, inverter uygulamaları ve güç yönetimi sistemlerinde kullanım için tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 72A |
| Drain to Source Voltage (Vdss) | 600V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 518nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 14000pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP4 |
| Part Status | Active |
| Power - Max | 416W |
| Rds On (Max) @ Id, Vgs | 35mOhm @ 36A, 10V |
| Supplier Device Package | SP4 |
| Vgs(th) (Max) @ Id | 3.9V @ 2mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
