Transistörler - FET, MOSFET - Diziler

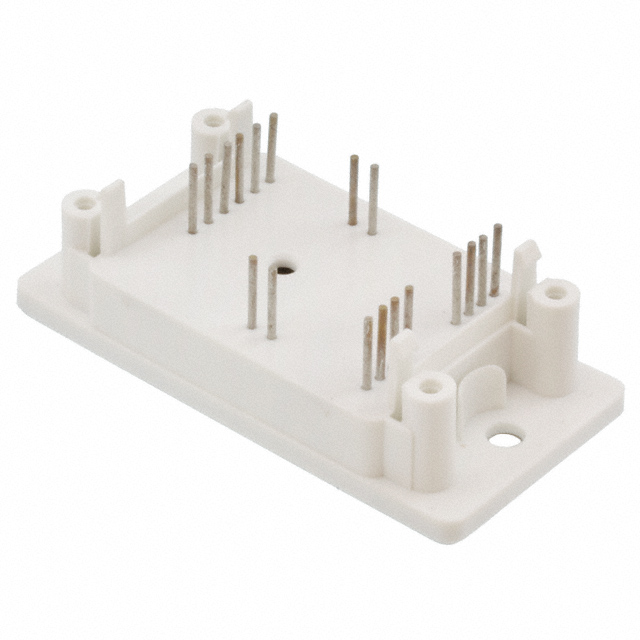

APTC60AM242G
MOSFET 2N-CH 600V 95A SP2
- Üretici
- Microchip Technology
- Paket/Kılıf
- Module
- Seri / Aile Numarası
- APTC60AM242G
APTC60AM242G Hakkında
APTC60AM242G, Microchip Technology tarafından üretilen 600V 95A kapasiteli 2 N-Channel MOSFET Half Bridge transistör modülüdür. Yüksek gerilim uygulamaları için tasarlanan bu FET modülü, 24mOhm (@ 47.5A, 10V) RDS(on) değerine sahip düşük iletim kaybı sağlar. Maksimum 462W güç yönetimi kapasitesiyle endüstriyel sürücü devreleri, güç kaynakları, inverter ve motor kontrol uygulamalarında kullanılır. -40°C ile +150°C arasında çalışabilen bileşen, Chassis Mount konfigürasyonu ile doğrudan soğutma sistemine entegre edilebilir. Gate Charge 300nC @ 10V seviyesinde hızlı anahtarlama performansı sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 95A |
| Drain to Source Voltage (Vdss) | 600V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 300nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 14400pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | Module |
| Part Status | Active |
| Power - Max | 462W |
| Rds On (Max) @ Id, Vgs | 24mOhm @ 47.5A, 10V |
| Vgs(th) (Max) @ Id | 3.9V @ 5mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
