Transistörler - FET, MOSFET - Diziler

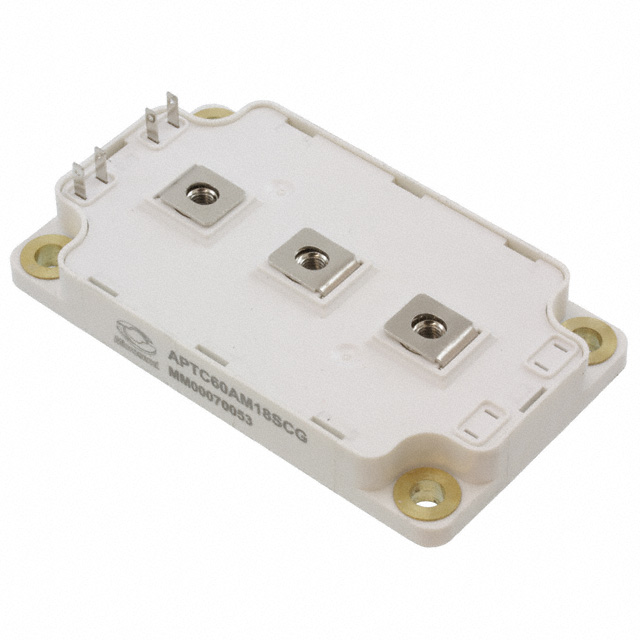

APTC60AM18SCG
MOSFET 2N-CH 600V 143A SP6
- Üretici
- Microchip Technology
- Paket/Kılıf
- SP6
- Seri / Aile Numarası
- APTC60AM18SCG
APTC60AM18SCG Hakkında
APTC60AM18SCG, Microchip Technology tarafından üretilen 600V 143A kapasiteli 2 N-Channel MOSFET Half Bridge türü transistördür. Chassis Mount SP6 paketinde sunulan bu bileşen, yüksek voltaj ve yüksek akım uygulamalarında kullanılır. 18mOhm (10V, 71.5A) düşük RDS(on) değeri ile enerji verimliliği sağlar. 1036nC gate charge ve 28000pF input capacitance özellikleriyle anahtarlama devrelerinde hızlı komütasyon gerçekleştirir. -40°C ile 150°C arasında çalışabilir ve maksimum 833W güç yönetebilir. Endüstriyel güç elektronikleri, motor kontrol, inverter ve anahtarlayıcı güç kaynakları gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Continuous Drain (Id) @ 25°C | 143A |
| Drain to Source Voltage (Vdss) | 600V |
| FET Feature | Standard |
| FET Type | 2 N-Channel (Half Bridge) |
| Gate Charge (Qg) (Max) @ Vgs | 1036nC @ 10V |
| Input Capacitance (Ciss) (Max) @ Vds | 28000pF @ 25V |
| Mounting Type | Chassis Mount |
| Operating Temperature | -40°C ~ 150°C (TJ) |
| Package / Case | SP6 |
| Part Status | Active |
| Power - Max | 833W |
| Rds On (Max) @ Id, Vgs | 18mOhm @ 71.5A, 10V |
| Supplier Device Package | SP6 |
| Vgs(th) (Max) @ Id | 3.9V @ 4mA |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
