IGBT Transistörler - Modüller

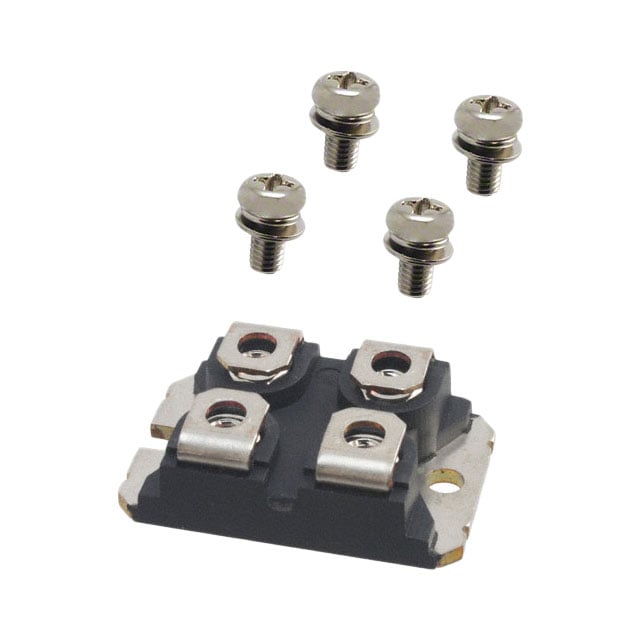

APT85GR120J
IGBT MOD 1200V 116A 543W SOT227
- Üretici
- Microchip Technology
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APT85GR120J
APT85GR120J Hakkında
APT85GR120J, Microchip Technology tarafından üretilen 1200V/116A IGBT modülüdür. SOT-227-4 miniBLOC paketinde sunulan bu transistör, NPT (Non-Punch Through) teknolojisini kullanır. Maksimum güç kapasitesi 543W olup, -55°C ile +150°C arasında çalışabilir. Vce(on) değeri 15V kapı gerilimi ve 85A kollektör akımında 3.2V'tur. Toplam giriş kapasitesi 8.4nF'dir. Şasi montajı için tasarlanmış bu modül, sürücü devrelerine sahip endüstriyel güç dönüştürme uygulamalarında, inverter devrelerde ve PWM kontrolü gerektiren yüksek akımlı anahtarlama uygulamalarında kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 116 A |
| Current - Collector Cutoff (Max) | 1 mA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 8.4 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 543 W |
| Supplier Device Package | SOT-227 |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 15V, 85A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
