Transistörler - IGBT - Tekil
APT75GN60LDQ3G

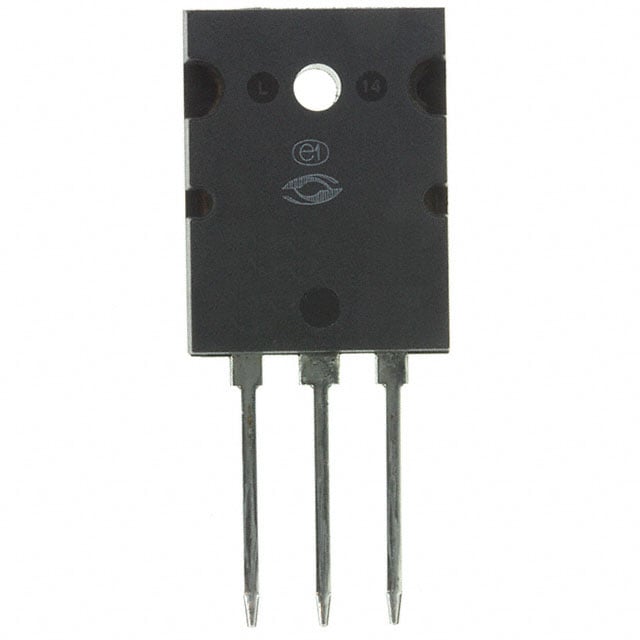

IGBT 600V 155A 536W TO264
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT75GN60LDQ3G
APT75GN60LDQ3G Hakkında
APT75GN60LDQ3G, Microchip Technology tarafından üretilen 600V 155A kollektör akımı kapasitesine sahip tek bir Trench Field Stop tipi IGBT transistördür. TO-264-3 paketinde sunulan bu komponent, maksimum 536W güç dağıtabilir ve -55°C ile 175°C arasında çalışır. Gate charge değeri 485 nC olan cihaz, yüksek frekanslı switching uygulamalarında kullanılır. Tipik Vce(on) değeri 1.85V (15V gate voltajında 75A kolektör akımında) olup, güçlü DC-DC dönüştürücüler, motor sürücüleri, kaynak makinaları ve endüstriyel güç kontrol sistemlerinde yaygın olarak uygulanır. 47ns açılış ve 385ns kapanış gecikmesi ile hızlı switching performansı sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 155 A |
| Current - Collector Pulsed (Icm) | 225 A |
| Gate Charge | 485 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Power - Max | 536 W |
| Supplier Device Package | TO-264 [L] |
| Switching Energy | 2500µJ (on), 2140µJ (off) |
| Td (on/off) @ 25°C | 47ns/385ns |
| Test Condition | 400V, 75A, 1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.85V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
