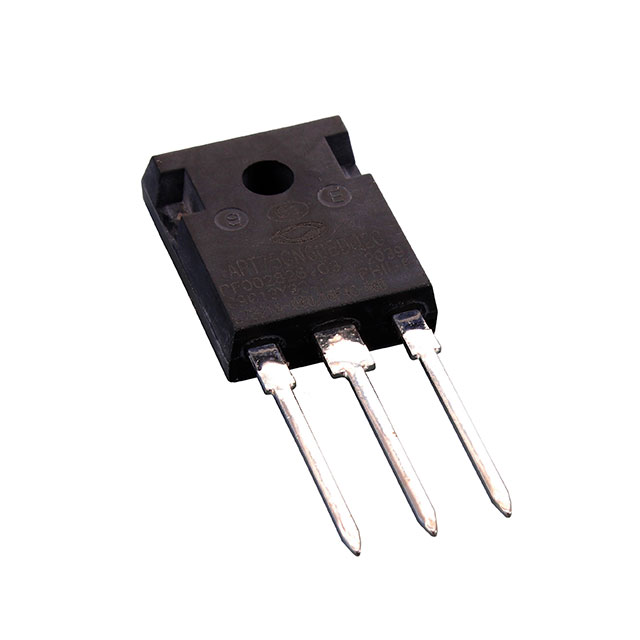

APT75GN60BDQ2G
IGBT FIELDSTOP SINGLE 600V 75A T
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT75GN60BDQ2G
APT75GN60BDQ2G Hakkında
APT75GN60BDQ2G, Microchip Technology tarafından üretilen Trench Field Stop tipi IGBT transistördür. 600V collector-emitter breakdown voltajı ve 75A sürekli collector akımı ile tasarlanmıştır. Maksimum 225A darbe akımı kapasitesine sahiptir. TO-247-3 paketinde sunulan bu bileşen, switching uygulamalarında yüksek frekans çalışması gerektiren sistemlerde kullanılır. Düşük 1.85V on-state voltajı ve 2.5mJ opening/2.14mJ closing switching enerjisi ile enerji verimliliği sağlar. -55°C ile +175°C arasında çalışma sıcaklığı aralığına sahiptir. İnverter, motor kontrol, güç kaynakları ve endüstriyel switching devreleri gibi uygulamalarda tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 155 A |
| Current - Collector Pulsed (Icm) | 225 A |
| Gate Charge | 485 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 536 W |
| Reverse Recovery Time (trr) | 25 ns |
| Supplier Device Package | TO-247-3 |
| Switching Energy | 2.5mJ (on), 2.14mJ (off) |
| Td (on/off) @ 25°C | 47ns/385ns |
| Test Condition | 400V, 75A, 1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.85V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
