Transistörler - IGBT - Tekil

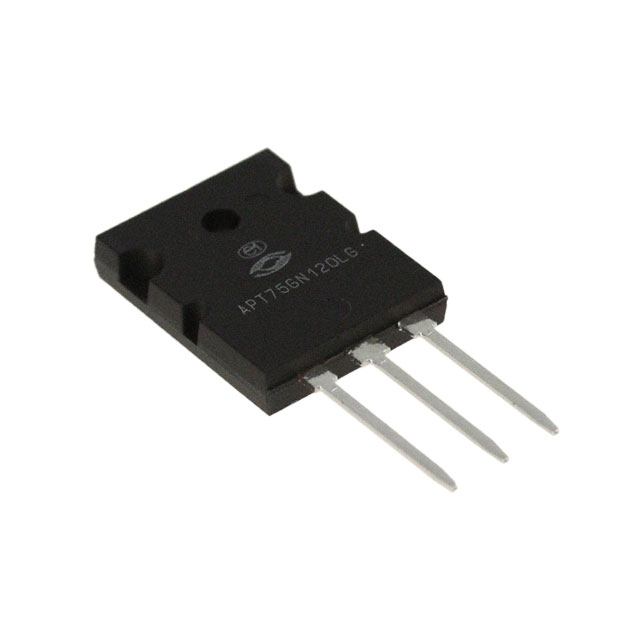

APT75GN120LG
IGBT 1200V 200A 833W TO264
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT75GN120LG
APT75GN120LG Hakkında
APT75GN120LG, Microchip Technology tarafından üretilen 1200V/200A Trench Field Stop IGBT transistörüdür. TO-264-3 paketinde sunulan bu bileşen, yüksek voltaj anahtarlama uygulamalarında kullanılmak üzere tasarlanmıştır. 833W maksimum güç yeteneğine sahip olan transistör, 2.1V düşük on-state voltajı (Vce) ile verimli anahtarlama sağlar. Gate charge değeri 425nC olup, 60ns açılış ve 620ns kapanış sürelerine (Td) sahiptir. -55°C ile 150°C arasında çalışma sıcaklığına toleranstır. Endüstriyel kontrol, güç kaynakları, UPS sistemleri ve motor sürücü uygulamalarında yaygın olarak kullanılır. Through Hole montaj tipiyle PCB'ye doğrudan montajı yapılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Pulsed (Icm) | 225 A |
| Gate Charge | 425 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Power - Max | 833 W |
| Supplier Device Package | TO-264 [L] |
| Switching Energy | 8620µJ (on), 11400µJ (off) |
| Td (on/off) @ 25°C | 60ns/620ns |
| Test Condition | 800V, 75A, 1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
