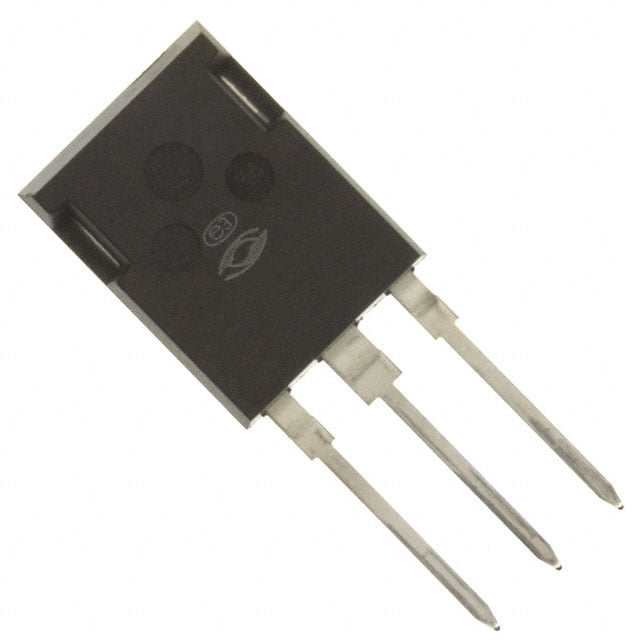

APT75GN120B2G
IGBT 1200V 200A 833W TMAX
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT75GN120B
APT75GN120B2G Hakkında
APT75GN120B2G, Microchip Technology tarafından üretilen 1200V/200A IGBT transistördür. Trench Field Stop teknolojisi kullanarak tasarlanmış bu bileşen, yüksek voltaj uygulamalarında anahtarlama görevini yerine getirir. 833W maksimum güç kapasitesi ve 60ns/620ns açılma/kapanma süreleri ile hızlı anahtarlama gerektiren devreler için uygundur. TO-247-3 paketinde sunulan komponen, endüstriyel çevirici, UPS sistemleri, kaynak makineleri ve motor kontrol uygulamalarında kullanılır. -55°C ile 150°C arasında güvenli çalışma sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 200 A |
| Current - Collector Pulsed (Icm) | 225 A |
| Gate Charge | 425 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 833 W |
| Switching Energy | 8045µJ (on), 7640µJ (off) |
| Td (on/off) @ 25°C | 60ns/620ns |
| Test Condition | 800V, 75A, 1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 75A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
