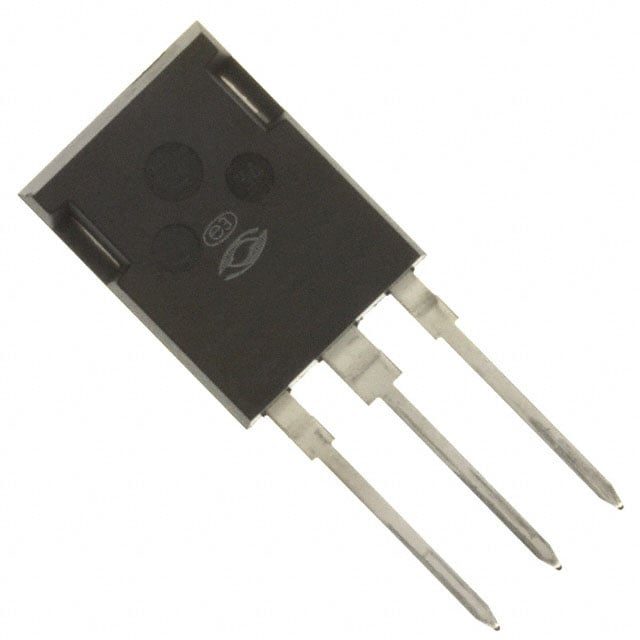

APT65GP60B2G
IGBT 600V 100A 833W TMAX
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT65GP60B2
APT65GP60B2G Hakkında
APT65GP60B2G, Microchip Technology tarafından üretilen 600V sinıfı IGBT transistördür. 100A sürekli collector akımı ve 250A darbe akımı kapasitesi ile güç elektronikleri uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu transistör, maksimum 833W güç dağıtabilir. PT (Punch Through) tipi IGBT yapısı, düşük açılma gecikmesi (30ns) ve makul kapatma gecikmesi (91ns) sağlar. Gate charge değeri 210nC olarak belirtilmiştir. Vce(on) 2.7V @ 15V gate voltajında ve 65A collector akımında ölçülmüştür. Switching energy değerleri on için 605µJ, off için 896µJ olarak tanımlanmıştır. -55°C ile +150°C aralığında çalışabilir. Endüstriyel sürücüler, UPS sistemleri, DC-DC konvertörler ve motor kontrol uygulamalarında yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Pulsed (Icm) | 250 A |
| Gate Charge | 210 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 833 W |
| Switching Energy | 605µJ (on), 896µJ (off) |
| Td (on/off) @ 25°C | 30ns/91ns |
| Test Condition | 400V, 65A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 65A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
