Diyotlar - Doğrultucular - Diziler

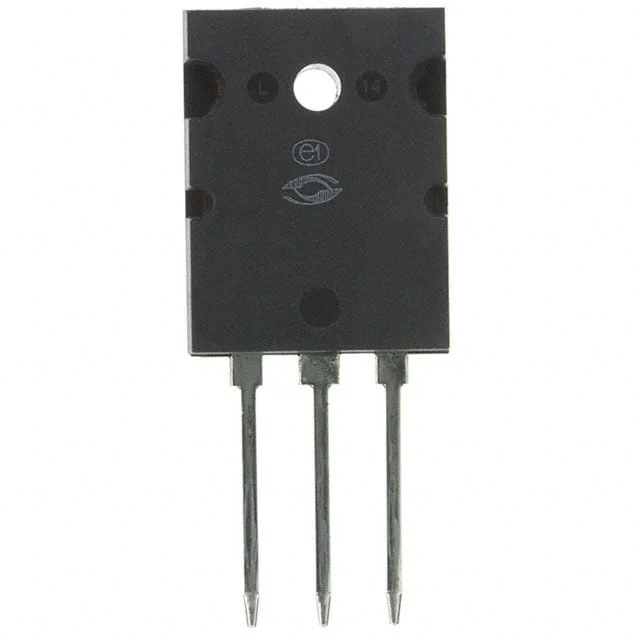

APT60DQ120LCTG
DIODE ARRAY GP 1200V 60A TO264
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APT60DQ120L
APT60DQ120LCTG Hakkında
APT60DQ120LCTG, Microchip Technology tarafından üretilen 1200V 60A kapasiteli hızlı recovery diyot dizisidir. Common cathode konfigürasyonlu bu bileşen, TO-264-3 through-hole paketinde sunulmaktadır. Ortalama doğrultulmuş akımı diode başına 60A olan bu diyot, güç kaynakları, invertörler, motor kontrol devreleri ve endüstriyel uygulamalarda kullanılan AC-DC dönüştürücülerde yer alır. 320ns reverse recovery time ile hızlı anahtarlama işlemleri gerçekleştirebilir. -55°C ile 175°C sıcaklık aralığında çalışabilir. Ters leakage akımı 1200V'da 100µA'dır. Maksimum forward voltajı 60A'de 3.3V'dur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Current - Reverse Leakage @ Vr | 100 µA @ 1200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 320 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-264 [L] |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 3.3 V @ 60 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
