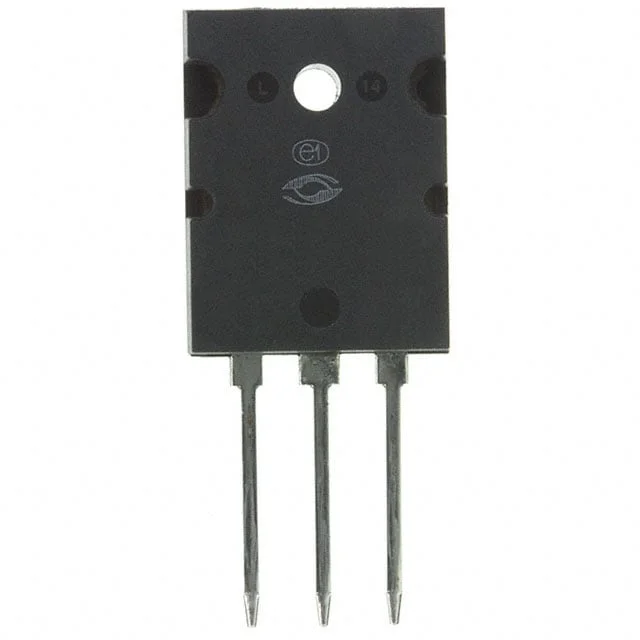

APT60DQ100LCTG
DIODE ARRAY GP 1000V 60A TO264
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APT60DQ100L
APT60DQ100LCTG Hakkında
APT60DQ100LCTG, Microchip Technology tarafından üretilen 1000V 60A kapasiteli fast recovery diyot dizisidir. 1 çift common cathode konfigürasyonuna sahip bu bileşen, güç elektronikleri uygulamalarında AC/DC doğrultma işlemlerinde kullanılır. 255 ns reverse recovery time ile hızlı anahtarlama performansı sağlar. TO-264-3 paketinde sunulan komponen, yüksek akım uygulamaları, motor kontrol devreleri, endüstriyel güç kaynakları ve inverter tasarımlarında yaygın olarak tercih edilir. -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Current - Reverse Leakage @ Vr | 100 µA @ 1000 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 255 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-264 [L] |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 3 V @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
