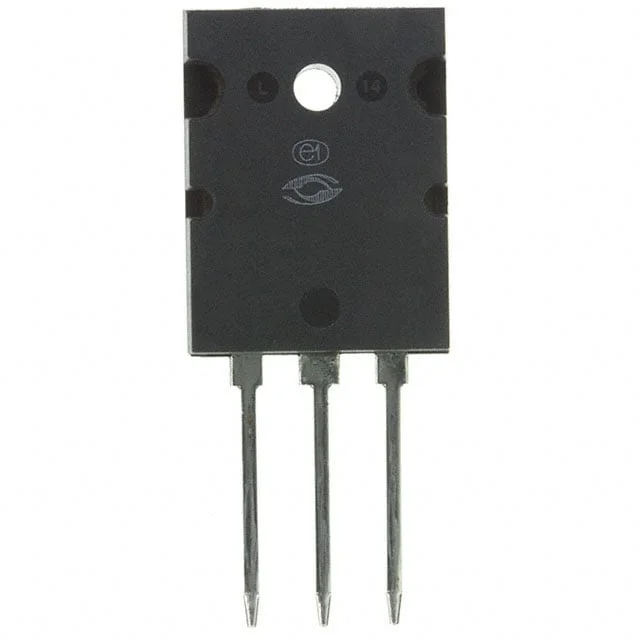

APT60D30LCTG
DIODE ARRAY GP 300V 60A TO264
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APT60D30L
APT60D30LCTG Hakkında
APT60D30LCTG, Microchip Technology tarafından üretilen yüksek akım kapasiteli diyot dizidir. 300V ters gerilim derecesinde 60A ortalama doğrultulmuş akım sağlayan bu komponent, standart hızlı recovery diyot tipinde tasarlanmıştır. Common cathode konfigürasyonlu 1 çift diyot içerir. TO-264-3 through-hole paketinde sunulan bu bileşen, güç kaynakları, invertörler, motor kontrol devreleri ve yüksek akım uygulamalarında doğrultma işlevi görmektedir. 38ns reverse recovery time ve 1.4V maksimum forward voltage rating ile çalışır. -55°C ile 175°C arasındaki geniş sıcaklık aralığında kullanılabilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Current - Reverse Leakage @ Vr | 250 µA @ 300 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 38 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-264 [L] |
| Voltage - DC Reverse (Vr) (Max) | 300 V |
| Voltage - Forward (Vf) (Max) @ If | 1.4 V @ 60 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
