Diyotlar - Doğrultucular - Diziler

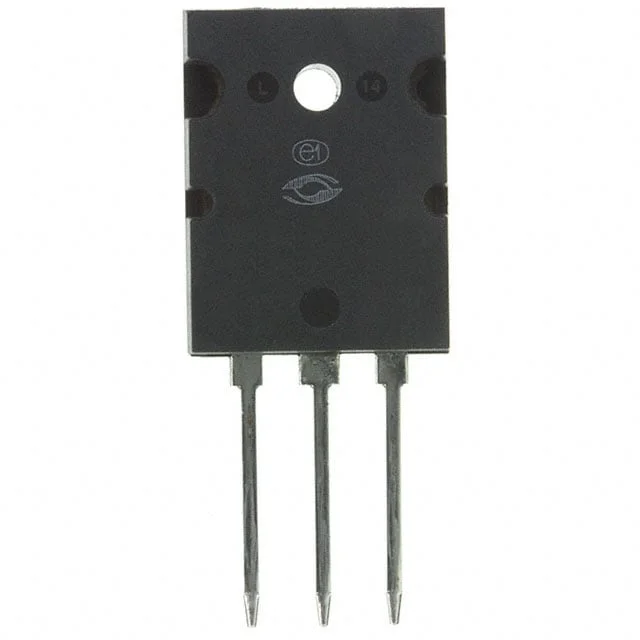

APT60D20LCTG
DIODE ARRAY GP 200V 60A TO264
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APT60D20LCTG
APT60D20LCTG Hakkında
APT60D20LCTG, Microchip Technology tarafından üretilen bir hızlı kurtarma diyot dizisidir. 200V ters gerilim dayanımı ve ortalama doğrultulmuş akım değeri 60A olan bu bileşen, güç kaynakları, inverter devreleri ve indüktif yüklerin anahtarlanmasında kullanılmaktadır. Common Cathode konfigürasyonunda tasarlanmış olan bu diyot çifti, 31ns reverse recovery time ile hızlı anahtarlama uygulamalarında tercih edilir. TO-264 paketinde sunulan komponent, -55°C ile 175°C arasında çalışma sıcaklığı aralığına sahiptir. 1.3V maksimum forward voltage ve 250µA ters kaçak akımı karakteristikleriyle endüstriyel uygulamalarda sağlam bir seçenektir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Current - Reverse Leakage @ Vr | 250 µA @ 200 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Reverse Recovery Time (trr) | 31 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-264 [L] |
| Voltage - DC Reverse (Vr) (Max) | 200 V |
| Voltage - Forward (Vf) (Max) @ If | 1.3 V @ 60 A |
Kaynaklar
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
