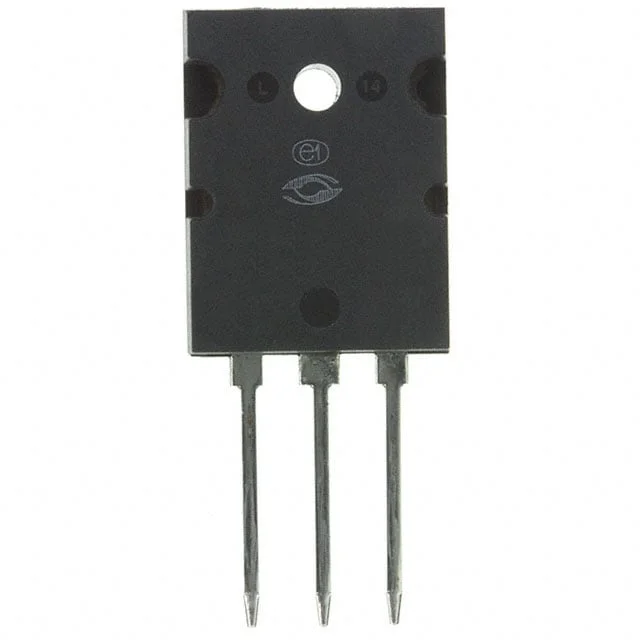

APT60D100LCTG
DIODE ARRAY GP 1000V 60A TO264
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APT60D100L
APT60D100LCTG Hakkında
APT60D100LCTG, Microchip Technology tarafından üretilen 1000V 60A kapasiteli fast recovery diyot dizisidir. Common cathode yapılandırmasında iki adet diyot içeren bu komponent, TO-264-3 paket tipinde through-hole montaj için tasarlanmıştır. Geri kazanım süresi 280 ns olan bu diyot, yüksek ters voltaj 1000V ve 60A ortalama doğrultulanmış akım kabiliyeti ile endüstriyel güç dönüştürme uygulamalarında kullanılır. Ön yön voltaj 2.5V @ 60A olup, -55°C ile 175°C arasında çalışabilir. Hızlı recovery özelliği sayesinde düşük enerji kaybıyla çalışan anahtarlı güç kaynakları, invertörler ve UPS sistemlerinde tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 60A |
| Current - Reverse Leakage @ Vr | 250 µA @ 1000 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Reverse Recovery Time (trr) | 280 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-264 [L] |
| Voltage - DC Reverse (Vr) (Max) | 1000 V |
| Voltage - Forward (Vf) (Max) @ If | 2.5 V @ 60 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
