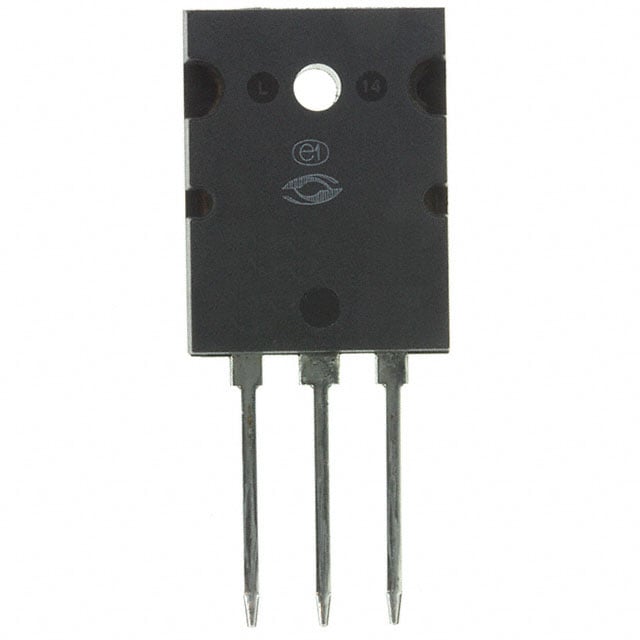

APT50GT120LRDQ2G
IGBT 1200V 106A 694W TO264
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT50GT120LRD
APT50GT120LRDQ2G Hakkında
APT50GT120LRDQ2G, Microchip Technology tarafından üretilen 1200V/106A IGBT transistördür. NPT (Non-Punch Through) tipi bu bileşen, güç elektronikleri uygulamalarında anahtarlama elemanı olarak çalışır. TO-264 paketinde sunulan komponent, maksimum 694W güç yönetebilir ve -55°C ile +150°C arası çalışma sıcaklığında kullanılabilir. 23ns açılış ve 215ns kapanış süreleri ile nispeten hızlı komütasyona sahiptir. Endüstriyel sürücü, güç dönüştürücü, kaynak makinesi ve enerji dönüştürme sistemlerinde yaygın olarak uygulanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 106 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 240 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Power - Max | 694 W |
| Supplier Device Package | TO-264 [L] |
| Switching Energy | 2585µJ (on), 1910µJ (off) |
| Td (on/off) @ 25°C | 23ns/215ns |
| Test Condition | 800V, 50A, 1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
