IGBT Transistörler - Modüller

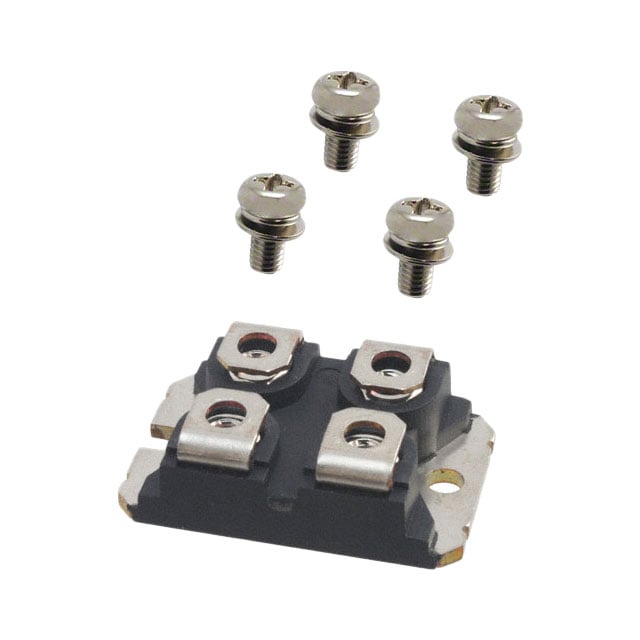

APT50GT120JU3
IGBT MOD 1200V 75A 347W SOT227
- Üretici
- Microchip Technology
- Paket/Kılıf
- ISOTOP
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APT50GT120JU3
APT50GT120JU3 Hakkında
APT50GT120JU3, Microchip Technology tarafından üretilen Trench Field Stop IGBT transistör modülüdür. 1200V ters diyot gerilimi ve maksimum 75A kolektör akımı ile çalışır. SOT227 (ISOTOP) paketinde tedarik edilen bu bileşen, 347W maksimum güç disipasyonuna sahiptir. Vce(on) değeri 15V gate geriliminde 50A akımda 2.1V olarak belirtilmiştir. -55°C ile +150°C sıcaklık aralığında çalışabilir. Şasi montajlı konfigürasyonu ve 3.6nF input kapasitansı ile endüstriyel enerji dönüştürme uygulamalarında, motor kontrolü ve güç elektronikleri devrelerinde kullanılmıştır. Bileşen artık ürün statüsüne geçmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 75 A |
| Current - Collector Cutoff (Max) | 5 mA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.6 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | ISOTOP |
| Part Status | Obsolete |
| Power - Max | 347 W |
| Supplier Device Package | SOT-227 |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
