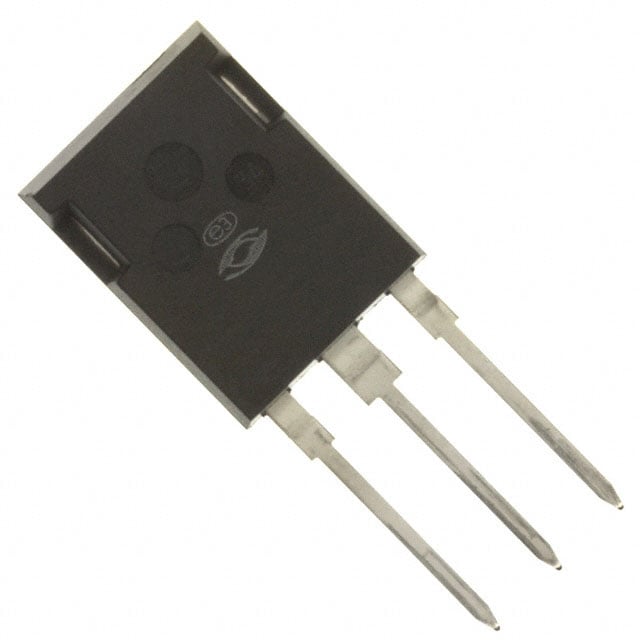

APT50GT120B2RDLG
IGBT 1200V 106A 694W TO-247
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT50GT120B2
APT50GT120B2RDLG Hakkında
APT50GT120B2RDLG, Microchip Technology tarafından üretilen 1200V/106A NPT tipi IGBT transistörüdür. TO-247-3 paketinde sunulan bu bileşen, yüksek voltaj anahtarlama uygulamalarında kullanılır. 150A impuls kollektör akımı ve 694W maksimum güç yönetimi kapasitesine sahiptir. Vce(on) değeri 15V gate geriliminde 50A akımda 3.7V olarak belirlenmiştir. 240nC gate charge ve 23ns/215ns ön/sonrası gecikmeli anahtarlama özellikleri ile hızlı ve verimli çalışmayı destekler. -55°C ~ 150°C çalışma sıcaklığı aralığında endüstriyel invertör, kaynak makinaları ve motor kontrol uygulamalarında tercih edilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 106 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 240 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 694 W |
| Switching Energy | 3585µJ (on), 1910µJ (off) |
| Td (on/off) @ 25°C | 23ns/215ns |
| Test Condition | 800V, 50A, 4.7Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.7V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
