Transistörler - IGBT - Tekil

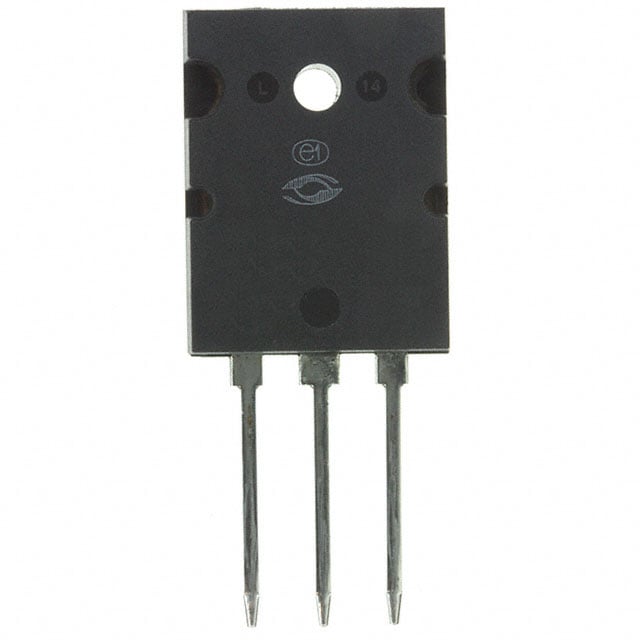

APT50GN120L2DQ2G
IGBT 1200V 134A 543W TO264
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT50GN120L2DQ2G
APT50GN120L2DQ2G Hakkında
APT50GN120L2DQ2G, Microchip Technology tarafından üretilen 1200V NPT Trench Field Stop IGBT transistörüdür. 134A sürekli collector akımı ve 150A pulslu akım kapasitesiyle tasarlanmıştır. TO-264-3 paketinde sunulan bu komponent, 543W maksimum güç dağıtım kapasitesine ve 2.1V (15V, 50A'da) düşük açık durumu voltajına sahiptir. 315nC gate charge ile hızlı anahtarlama karakteristiği sunar. -55°C ile +150°C arasında çalışma sıcaklığında stabil performans gösterir. Endüstriyel uygulamalar, güç kaynakları, motor sürücüleri, kaynak makineleri ve yüksek voltajlı anahtarlama devreleri gibi alanlarda kullanım için uygundur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 134 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 315 nC |
| IGBT Type | NPT, Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Power - Max | 543 W |
| Switching Energy | 4495µJ (off) |
| Td (on/off) @ 25°C | 28ns/320ns |
| Test Condition | 800V, 50A, 2.2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
