Transistörler - IGBT - Tekil

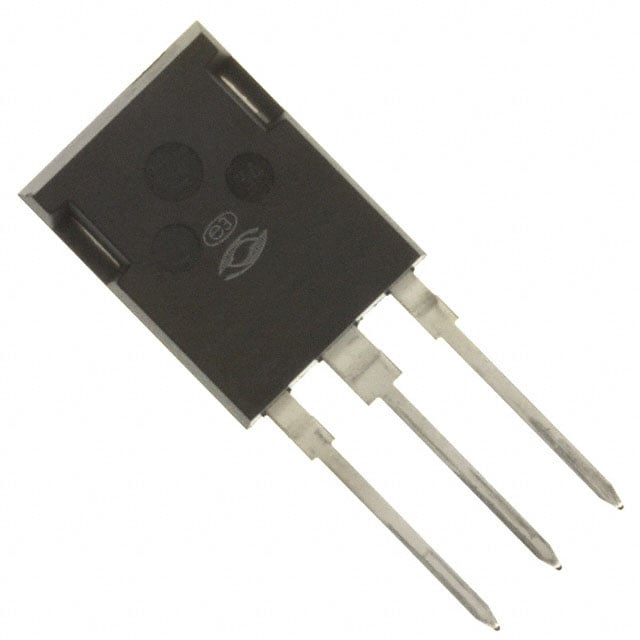

APT50GN120B2G
IGBT 1200V 134A 543W TO-247
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT50GN120B
APT50GN120B2G Hakkında
APT50GN120B2G, Microchip Technology tarafından üretilen 1200V/134A IGBT transistörüdür. NPT (Non-Punch Through) teknolojisi ve Trench Field Stop yapısı ile tasarlanan bu bileşen, maksimum 543W güç dağıtım kapasitesine sahiptir. TO-247-3 paketinde sunulan komponent, Vce(on) değeri 2.1V (@15V, 50A) olarak belirtilmiştir. Hızlı anahtarlama karakteristiği (28ns turn-on, 320ns turn-off) sayesinde enerji dönüşüm uygulamalarında verimli çalışır. Gate charge değeri 315nC ile kontrol devreleri basitleştirilmiş tasarımlara olanak tanır. -55°C ile +150°C arasında çalışma sıcaklığında güvenilir performans sunar. Endüstriyel güç kaynakları, motor kontrol devreleri, kaynak makinaları ve enerji dönüştürücü sistemlerinde yaygın olarak kullanılır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 134 A |
| Current - Collector Pulsed (Icm) | 150 A |
| Gate Charge | 315 nC |
| IGBT Type | NPT, Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 543 W |
| Switching Energy | 4495µJ (off) |
| Td (on/off) @ 25°C | 28ns/320ns |
| Test Condition | 800V, 50A, 2.2Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 50A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
