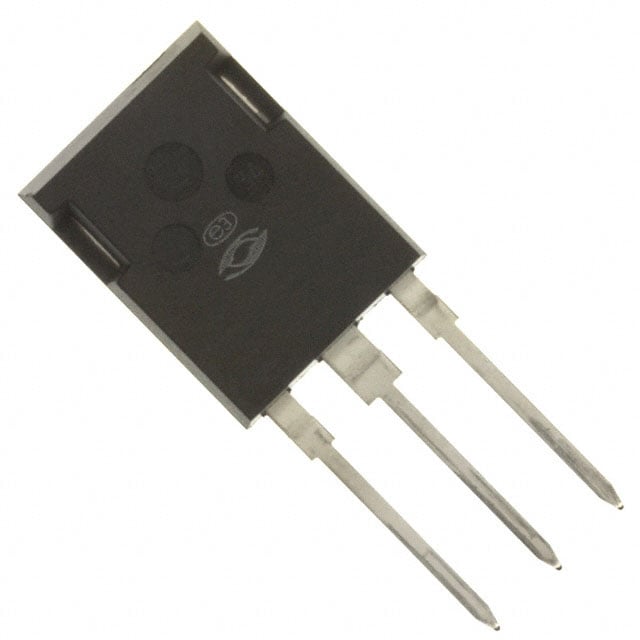

APT45GP120B2DQ2G
IGBT 1200V 113A 625W TMAX
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT45GP120B2
APT45GP120B2DQ2G Hakkında
APT45GP120B2DQ2G, Microchip Technology tarafından üretilen 1200V IGBT transistörüdür. PT tipi bu bileşen, 113A DC kollektör akımı ve 170A pulslu akım kapasitesine sahiptir. TO-247-3 paketinde sunulan transistör, anahtarlama uygulamalarında ve güç elektronikleri devrelerde kullanılmak üzere tasarlanmıştır. 625W maksimum güç dağılımı ile endüstriyel konvertörler, motor kontrol uygulamaları ve UPS sistemlerinde tercih edilir. -55°C ile +150°C arasında çalışabilen bu IGBT, düşük geçiş zamanı (Td on: 18ns, Td off: 100ns) ile hızlı anahtarlama gerektiren uygulamalarda verimli performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 113 A |
| Current - Collector Pulsed (Icm) | 170 A |
| Gate Charge | 185 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 625 W |
| Switching Energy | 900µJ (on), 905µJ (off) |
| Td (on/off) @ 25°C | 18ns/100ns |
| Test Condition | 600V, 45A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.9V @ 15V, 45A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
