Transistörler - IGBT - Tekil

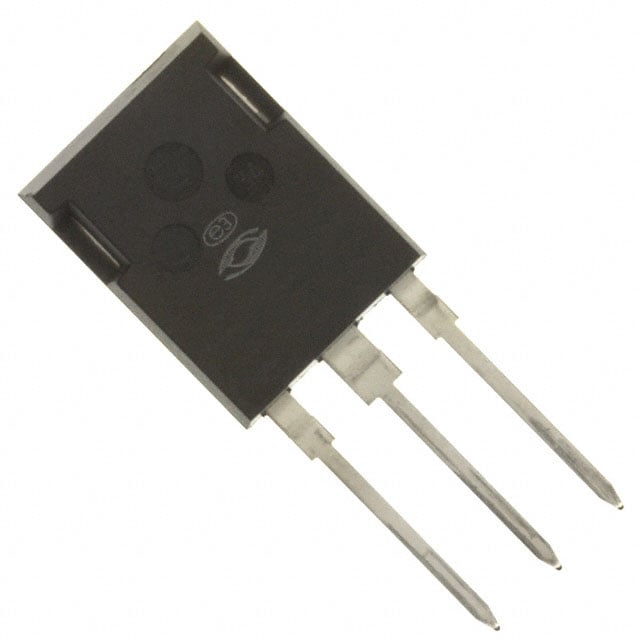

APT40GP60B2DQ2G
IGBT 600V 100A 543W TMAX
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT40GP60B2DQ2 (veya APT40GP60B2)
APT40GP60B2DQ2G Hakkında
APT40GP60B2DQ2G, Microchip Technology tarafından üretilen 600V PT-IGBT transistörüdür. 100A nominal collector akımı (160A pulslu) ve 543W maksimum güç dağıtım kapasitesi ile orta güçlü uygulamalarda kullanılır. 2.7V VCE(on) değeri ile düşük iletim kayıpları sağlar. TO-247-3 paketinde sunulan bileşen, 20ns açılış ve 64ns kapanış süreleri ile hızlı anahtarlama gerçekleştirir. 135nC gate charge değeri, sürücü devrelerinin tasarımında hesaplanması gereken önemli bir parametredir. -55°C ile +150°C arasında çalışma sıcaklığı aralığında endüstriyel ve ticari uygulamalarda, konvertör, inverter ve motor kontrol devreleriyle uyumludur.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 100 A |
| Current - Collector Pulsed (Icm) | 160 A |
| Gate Charge | 135 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 543 W |
| Switching Energy | 385µJ (on), 350µJ (off) |
| Td (on/off) @ 25°C | 20ns/64ns |
| Test Condition | 400V, 40A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.7V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
