IGBT Transistörler - Modüller

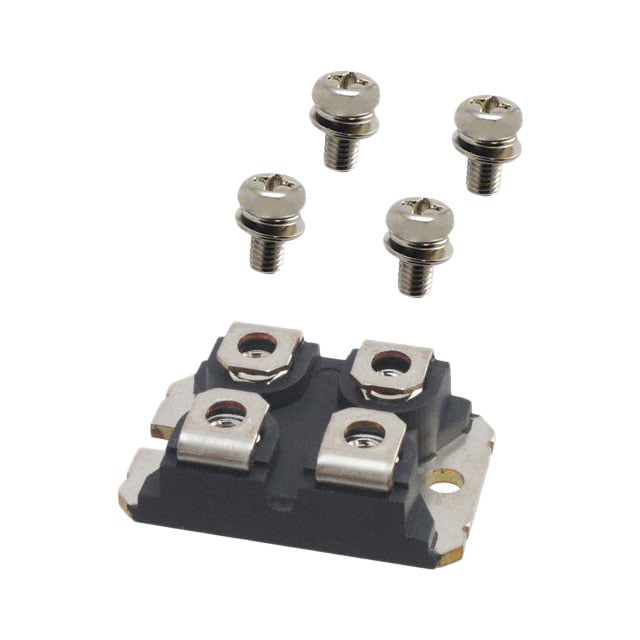

APT40GF120JRDQ2
IGBT MOD 1200V 77A 347W ISOTOP
- Üretici
- Microchip Technology
- Paket/Kılıf
- ISOTOP
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APT40GF120JRD
APT40GF120JRDQ2 Hakkında
APT40GF120JRDQ2, Microchip Technology tarafından üretilen 1200V/77A IGBT modülüdür. NPT (Non-Punch Through) tipi IGBT teknolojisini kullanan bu bileşen, maksimum 347W güç kapasitesine sahiptir. ISOTOP kasa tipinde chassis mount olarak tasarlanan modül, -55°C ile +150°C arasında çalışabilmektedir. 3V @ 15V, 40A koşullarında Vce(on) değeri ile düşük iletim kayıpları sağlar. Vce(sat) karakteristikleri sayesinde yüksek voltaj uygulamalarında tercih edilir. Standart giriş konfigürasyonu ve 3.46nF input kapasitansı ile güç dönüştürme, motor kontrol ve endüstriyel elektronik sistemlerinde kullanılmaktadır. (Not: Bu ürün artık üretilmemektedir - Obsolete durumdadır.)
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 77 A |
| Current - Collector Cutoff (Max) | 500 µA |
| IGBT Type | NPT |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 3.46 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | ISOTOP |
| Part Status | Obsolete |
| Power - Max | 347 W |
| Supplier Device Package | ISOTOP® |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 40A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
