APT35GP120B2DQ2G

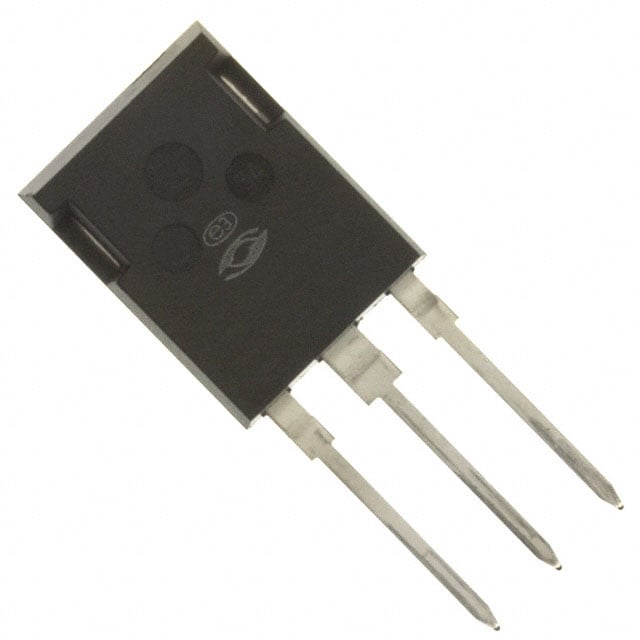

IGBT 1200V 96A 543W TMAX
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT35GP120B2
APT35GP120B2DQ2G Hakkında
APT35GP120B2DQ2G, Microchip Technology tarafından üretilen 1200V PT tipi IGBT transistördür. Maksimum 96A sürekli kollektör akımı ve 140A pulslu akım kapasitesi ile orta güç uygulamalarında kullanılır. 543W maksimum güç derecelemesi ve 150nC gate charge değeri ile hızlı anahtarlama işlemlerine uygun tasarlanmıştır. TO-247-3 paketinde sunulan bu komponent, enerji dönüşüm sistemleri, motor sürücüleri, inverterler ve kaynak makineleri gibi endüstriyel uygulamalarda tercih edilir. -55°C ile +150°C arasında güvenilir çalışma sağlayan aktif durumdaki bu transistör, 3.9V VCE(on) değeri ile verimli iletim özelliği sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 96 A |
| Current - Collector Pulsed (Icm) | 140 A |
| Gate Charge | 150 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 543 W |
| Switching Energy | 750µJ (on), 680µJ (off) |
| Td (on/off) @ 25°C | 16ns/95ns |
| Test Condition | 600V, 35A, 4.3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.9V @ 15V, 35A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
