Transistörler - IGBT - Tekil

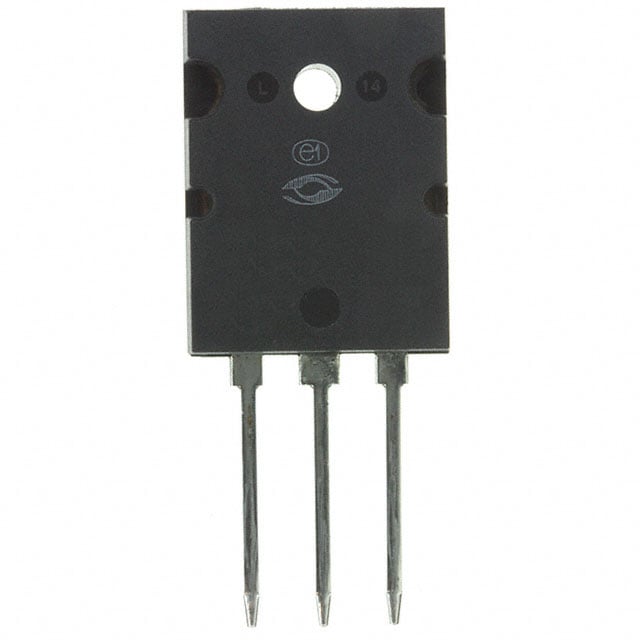

APT33GF120LRDQ2G
IGBT 1200V 64A 357W TO264
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT33GF120LRD
APT33GF120LRDQ2G Hakkında
APT33GF120LRDQ2G, Microchip Technology tarafından üretilen NPT tipi IGBT transistördür. 1200V kollektör-emitter gerilimi ile yüksek gerilim uygulamalarında kullanılır. 64A maksimum kollektör akımı ve 357W güç yönetim kapasitesine sahiptir. TO-264 paketinde sunulan bu transistör, 170nC gate charge ile hızlı anahtarlama karakteristiğine (Td on/off: 14ns/185ns) sahiptir. -55°C ile 150°C arasında çalışabilir. Enerji dönüştürme, motor sürücüsü, güç kaynağı ve endüstriyel kontrol uygulamalarında kullanılır. Vce(on) değeri 3V @ 15V, 25A koşullarında belirtilmiştir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 64 A |
| Current - Collector Pulsed (Icm) | 75 A |
| Gate Charge | 170 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Obsolete |
| Power - Max | 357 W |
| Supplier Device Package | TO-264 [L] |
| Switching Energy | 1.315mJ (on), 1.515mJ (off) |
| Td (on/off) @ 25°C | 14ns/185ns |
| Test Condition | 800V, 25A, 4.3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
