Diyotlar - Doğrultucular - Diziler

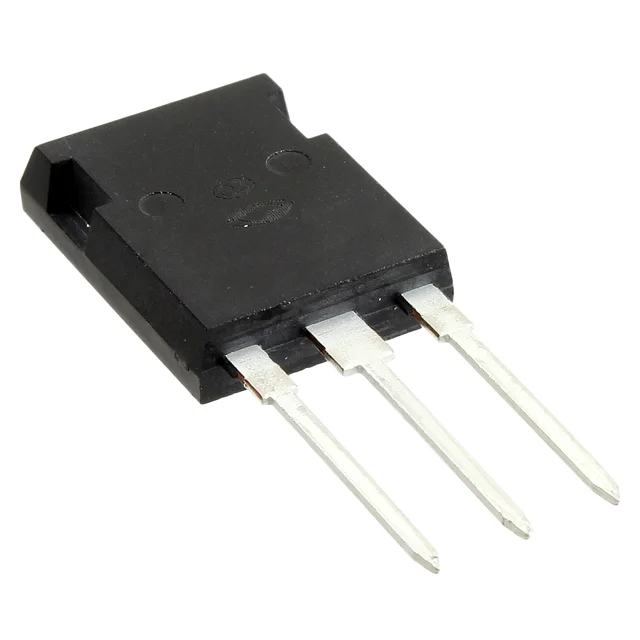

APT30DQ60BCTG
DIODE ARRAY GP 600V 30A TO247
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3
- Kategori
- Diyotlar - Doğrultucular - Diziler
- Seri / Aile Numarası
- APT30DQ60B
APT30DQ60BCTG Hakkında
APT30DQ60BCTG, Microchip Technology tarafından üretilen 600V 30A kapasiteli hızlı recovery diyot dizisidir. Ortak katot (common cathode) konfigürasyonunda tek çift diyot içeren bu bileşen, güç kaynakları, AC/DC dönüştürücüler ve endüstriyel uygulamalarda doğrultma görevinde kullanılır. 30ns reverse recovery time ile hızlı anahtarlama özelliğine sahip olup, -55°C ile 175°C arasında çalışabilmektedir. TO-247-3 paketinde sunulan komponent, yüksek akım uygulamalarında etkin ısı dağıtımı sağlayan tasarıma sahiptir. Forward voltajı 30A'da 2.4V ve reverse leakage akımı 600V'ta 25µA'dır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) (per Diode) | 30A |
| Current - Reverse Leakage @ Vr | 25 µA @ 600 V |
| Diode Configuration | 1 Pair Common Cathode |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 30 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-247 [B] |
| Voltage - DC Reverse (Vr) (Max) | 600 V |
| Voltage - Forward (Vf) (Max) @ If | 2.4 V @ 30 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
