Transistörler - IGBT - Tekil

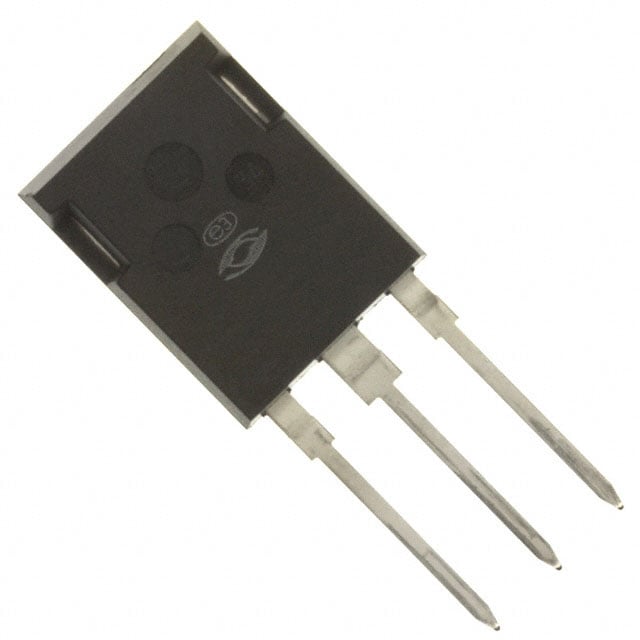

APT25GN120B2DQ2G
IGBT 1200V 67A 272W TMAX
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3 Variant
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT25GN120B2
APT25GN120B2DQ2G Hakkında
APT25GN120B2DQ2G, Microchip Technology tarafından üretilen 1200V/67A IGBT transistörüdür. NPT (Non-Punch Through) ve Trench Field Stop teknolojisi ile tasarlanmış bu bileşen, maksimum 272W güç yönetimi kapasitesine sahiptir. TO-247-3 paketinde sunulan transistör, hızlı anahtarlama özellikleri ile (22ns on, 280ns off) endüstriyel uygulamalarda kullanılır. Vce(on) değeri 15V kapı geriliminde 25A akımda 2.1V olup, düşük kayıp karakteristiği sağlar. -55°C ile +150°C çalışma sıcaklık aralığında stabil performans sunar. Döner makine sürücüleri, kaynak makineleri, güç invertörleri ve motorlu sistemlerin kontrolü gibi uygulamalara uygun tasarlanmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 67 A |
| Current - Collector Pulsed (Icm) | 75 A |
| Gate Charge | 155 nC |
| IGBT Type | NPT, Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 Variant |
| Part Status | Active |
| Power - Max | 272 W |
| Switching Energy | 2.15µJ (off) |
| Td (on/off) @ 25°C | 22ns/280ns |
| Test Condition | 800V, 25A, 4.3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 25A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
