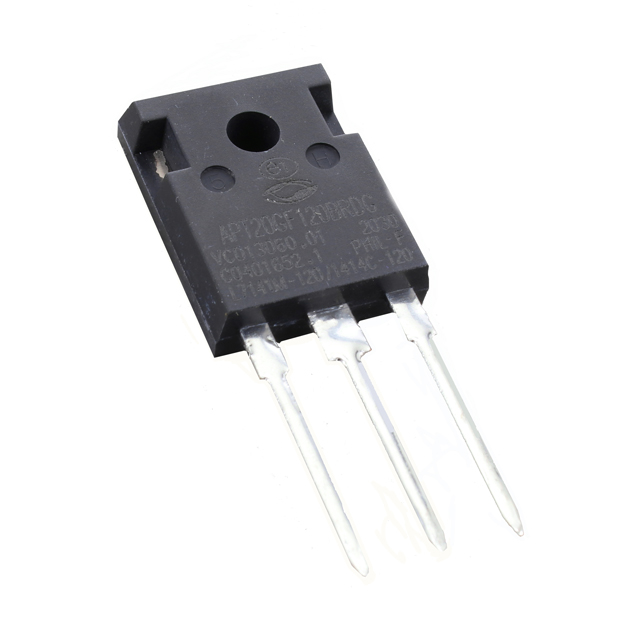

APT20GF120BRDG
IGBT NPT COMBI 1200V 20A TO-247
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT20GF120BR
APT20GF120BRDG Hakkında
APT20GF120BRDG, Microchip Technology tarafından üretilen NPT tipi IGBT transistörüdür. 1200V durdurma voltajı ve 20A nominal akımı ile yüksek voltaj anahtarlama uygulamalarında kullanılır. TO-247-3 paketinde sunulan bu bileşen, endüstriyel sürücü devreleri, güç kaynakları, motor kontrol uygulamaları ve UPS sistemlerinde anahtarlama elemanı olarak görev yapar. 140 nC kapı yükü ve 17/93 ns açılış/kapanış gecikmesi ile hızlı anahtarlama performansı sağlar. -55°C ile 150°C arasında çalışabilir ve maksimum 200W güç yönetebilir. 3.2V VCE(on) değeri ile düşük iletim kaybı özellikleri taşır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 32 A |
| Current - Collector Pulsed (Icm) | 64 A |
| Gate Charge | 140 nC |
| IGBT Type | NPT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Power - Max | 200 W |
| Reverse Recovery Time (trr) | 85 ns |
| Supplier Device Package | TO-247-3 |
| Td (on/off) @ 25°C | 17ns, 93ns |
| Test Condition | 792V, 20A, 10Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.2V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
