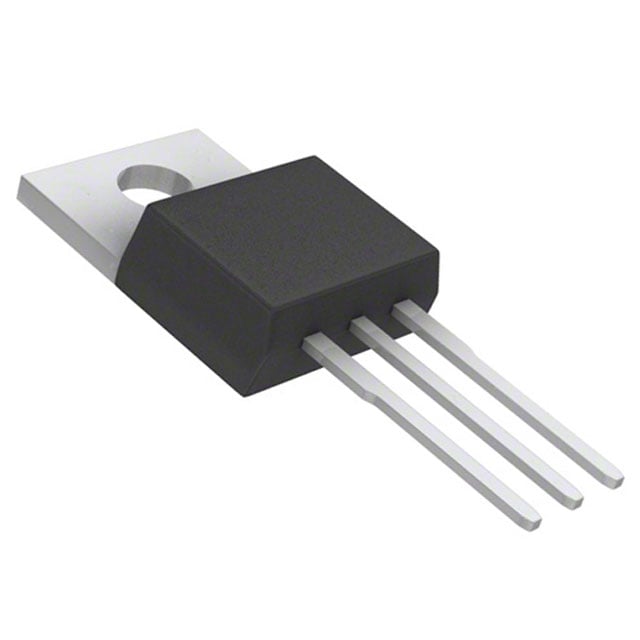

APT15GN120KG
IGBT 1200V 45A 195W TO220
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT15GN120K
APT15GN120KG Hakkında
APT15GN120KG, Microchip Technology tarafından üretilen 1200V/45A IGBT transistörüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, yüksek voltaj anahtarlama uygulamalarında kullanılır. TO-220-3 paketinde sunulan transistör, 195W güç yönetim kapasitesine sahiptir. Vce(on) değeri 2.1V (15V, 15A koşullarında) olup, gate charge 90nC'dir. Switching energy değerleri 410µJ (açılış) ve 950µJ (kapanış) olarak belirtilmiştir. -55°C ile +150°C sıcaklık aralığında çalışabilir. Endüstriyel sürücü devreleri, güç kaynakları ve invertör uygulamalarında tercih edilir. Not: Bu parça üretimi durdurulmuş (obsolete) bir bileşendir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 45 A |
| Current - Collector Pulsed (Icm) | 45 A |
| Gate Charge | 90 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 195 W |
| Supplier Device Package | TO-220 [K] |
| Switching Energy | 410µJ (on), 950µJ (off) |
| Td (on/off) @ 25°C | 10ns/150ns |
| Test Condition | 800V, 15A, 4.3Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 15A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
