Diyotlar - Doğrultucular - Tekil

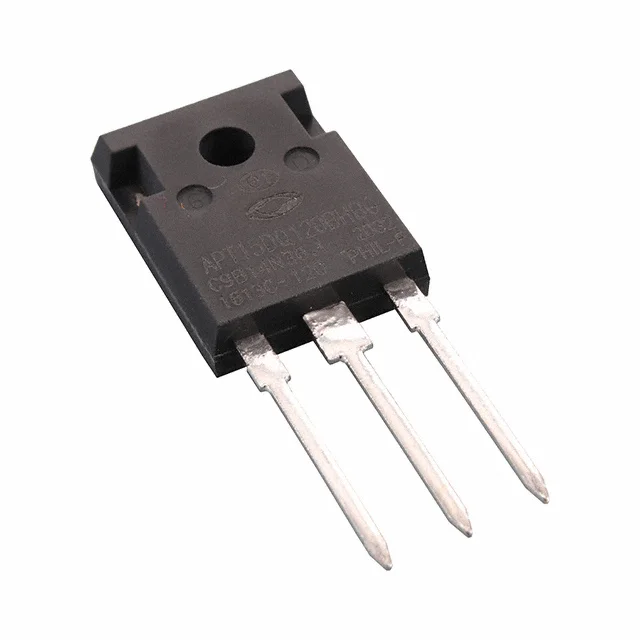

APT15DQ120BHBG
FRED DQ 1200 V 15 A TO-247
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-247-3
- Kategori
- Diyotlar - Doğrultucular - Tekil
- Seri / Aile Numarası
- APT15DQ120BH
APT15DQ120BHBG Hakkında
APT15DQ120BHBG, Microchip Technology tarafından üretilen 1200V 15A kapasiteli bir FRED (Fast Recovery Epitaxial Diode) doğrultma diyotudur. TO-247-3 paketinde sunulan bu bileşen, yüksek gerilim uygulamalarında hızlı anahtarlama ve düşük ters kurtarma zamanı (240 ns) sunarak verimli doğrultma işlemi gerçekleştirir. 3.5V forward voltage ile karakterize edilen bu diyot, güç kaynakları, inverterler, UPS sistemleri ve endüstriyel doğrultma uygulamalarında kullanılır. -55°C ile 175°C arasında çalışabilme kapasitesi, geniş sıcaklık aralıklarında güvenilir performans sağlar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Average Rectified (Io) | 15A |
| Current - Reverse Leakage @ Vr | 100 µA @ 1200 V |
| Diode Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature - Junction | -55°C ~ 175°C |
| Package / Case | TO-247-3 |
| Part Status | Active |
| Reverse Recovery Time (trr) | 240 ns |
| Speed | Fast Recovery =< 500ns, > 200mA (Io) |
| Supplier Device Package | TO-247-3 |
| Voltage - DC Reverse (Vr) (Max) | 1200 V |
| Voltage - Forward (Vf) (Max) @ If | 3.5 V @ 15 A |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
