Transistörler - IGBT - Tekil

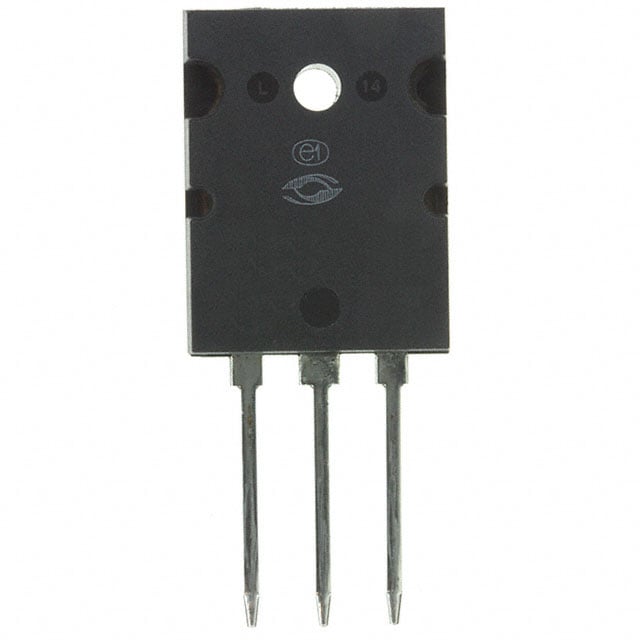

APT150GN60LDQ4G
IGBT 600V 220A 536W TO-264L
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-264-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT150GN60LDQ4G
APT150GN60LDQ4G Hakkında
APT150GN60LDQ4G, Microchip Technology tarafından üretilen 600V Trench Field Stop IGBT transistörüdür. Maksimum 220A sürekli collector akımı ve 450A pulsed collector akımı ile çalışabilen bu bileşen, 536W güç seviyesinde uygulamalar için tasarlanmıştır. TO-264-3 paketinde sunulan transistör, -55°C ile 175°C arasında çalışma sıcaklığında güvenli operasyon sağlar. 1.85V maksimum Vce(on) değeri ile düşük iletim kayıpları ve hızlı anahtarlama karakteristiği (44ns açılış, 430ns kapanış) sayesinde inverter, motorlar ve endüstriyel güç dönüştürme uygulamalarında yaygın olarak kullanılır. 970nC gate charge değeri ile kontrol devresi tasarımı kolaylaştırılmıştır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 220 A |
| Current - Collector Pulsed (Icm) | 450 A |
| Gate Charge | 970 nC |
| IGBT Type | Trench Field Stop |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | TO-264-3, TO-264AA |
| Part Status | Active |
| Power - Max | 536 W |
| Supplier Device Package | TO-264 [L] |
| Switching Energy | 8.81mJ (on), 4.295mJ (off) |
| Td (on/off) @ 25°C | 44ns/430ns |
| Test Condition | 400V, 150A, 1Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 1.85V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
