APT150GN60JDQ4

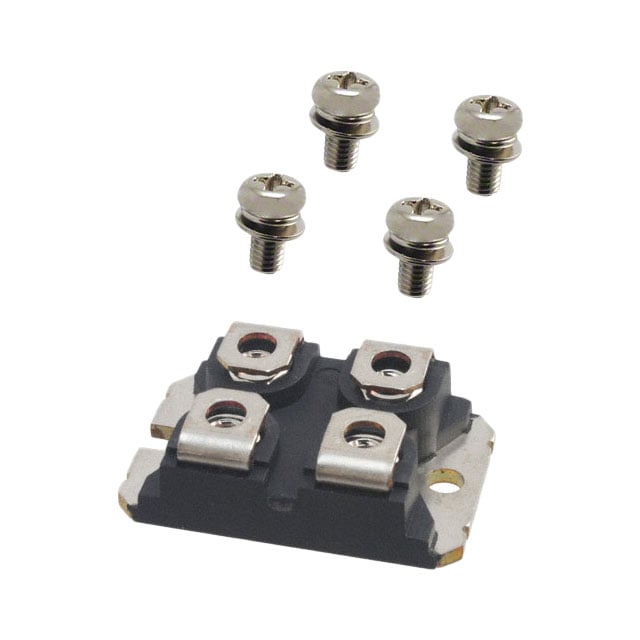

IGBT MOD 600V 220A 536W ISOTOP
- Üretici
- Microchip Technology
- Paket/Kılıf
- ISOTOP
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APT150GN60JDQ4
APT150GN60JDQ4 Hakkında
APT150GN60JDQ4, Microchip Technology tarafından üretilen Trench Field Stop teknolojili IGBT modülüdür. 600V maksimum Collector-Emitter gerilimi ve 220A maksimum collector akımı ile güç elektronik uygulamalarında kullanılan yüksek akımlı anahtarlama elemanıdır. ISOTOP paket tipinde sunulan bu modül, 536W maksimum güç harcamasıyla endüstriyel motor kontrol, güç kaynakları, inverter devreleri ve trafolar gibi uygulamalarda görev yapar. -55°C ile 175°C arasında işletme sıcaklığında çalışabilen komponent, düşük on-state voltajı (Vce=1.85V @ 150A) sayesinde enerji kaynağı tasarımlarında verimlilik sağlar. Standard giriş karakteristiğine sahip modül, chassis montaj tipiyle doğrudan soğutma düzeneklerine sabitlenebilir.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 220 A |
| Current - Collector Cutoff (Max) | 50 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9.2 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 175°C (TJ) |
| Package / Case | ISOTOP |
| Part Status | Active |
| Power - Max | 536 W |
| Supplier Device Package | ISOTOP® |
| Vce(on) (Max) @ Vge, Ic | 1.85V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 600 V |
