IGBT Transistörler - Modüller

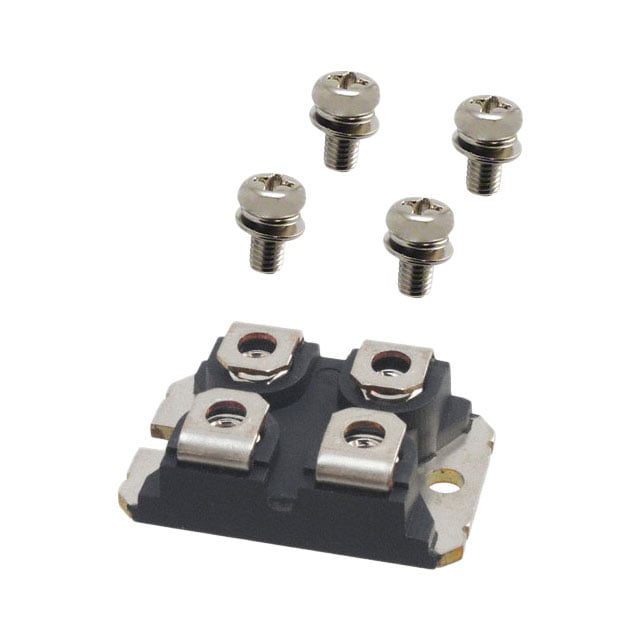

APT150GN120JDQ4
IGBT MOD 1200V 215A 625W ISOTOP
- Üretici
- Microchip Technology
- Paket/Kılıf
- SOT-227-4
- Kategori
- IGBT Transistörler - Modüller
- Seri / Aile Numarası
- APT150GN120J
APT150GN120JDQ4 Hakkında
APT150GN120JDQ4, Microchip Technology tarafından üretilen 1200V/215A kapasiteli IGBT güç modülüdür. Trench Field Stop teknolojisi ile tasarlanan bu bileşen, 625W maksimum güç seviyesinde çalışabilir. SOT-227-4 (miniBLOC) kasa türünde sunum yapan modül, -55°C ile +150°C arası sıcaklık aralığında kullanılabilir. 2.1V (15V gate, 150A collector akımında) açık durum gerilimi ile düşük kayıplar sağlar. ISOTOP® paket standardı ile monolitik yapıda sunulan bu IGBT modülü, endüstriyel sürücü uygulamaları, kaynak makineleri, UPS sistemleri ve motor kontrol devreleri gibi yüksek güçlü switching uygulamalarında yaygın olarak kullanılır. Chassis mount montaj tipi ile doğrudan ısı yönetimi sağlanır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Configuration | Single |
| Current - Collector (Ic) (Max) | 215 A |
| Current - Collector Cutoff (Max) | 300 µA |
| IGBT Type | Trench Field Stop |
| Input | Standard |
| Input Capacitance (Cies) @ Vce | 9.5 nF @ 25 V |
| Mounting Type | Chassis Mount |
| NTC Thermistor | No |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | SOT-227-4, miniBLOC |
| Part Status | Active |
| Power - Max | 625 W |
| Supplier Device Package | ISOTOP® |
| Vce(on) (Max) @ Vge, Ic | 2.1V @ 15V, 150A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
