Transistörler - IGBT - Tekil

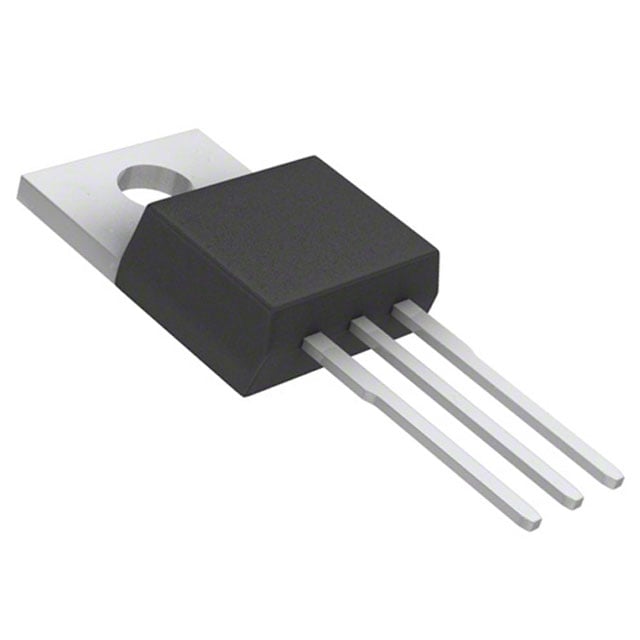

APT13GP120KG
IGBT 1200V 41A 250W TO220
- Üretici
- Microchip Technology
- Paket/Kılıf
- TO-220-3
- Kategori
- Transistörler - IGBT - Tekil
- Seri / Aile Numarası
- APT13GP120KG
APT13GP120KG Hakkında
APT13GP120KG, Microchip Technology tarafından üretilen 1200V IGBT (Insulated Gate Bipolar Transistor) transistörüdür. 41A maksimum collector akımı ve 250W güç kapasitesiyle tasarlanmış bu bileşen, TO-220-3 through-hole paketinde sunulmaktadır. PT (Punch Through) teknolojisine dayalı olan bu IGBT, 55nC gate charge ile hızlı anahtarlama özellikleri sunar. Vce(on) değeri 3.9V olup, switching energy değerleri on için 114µJ, off için 165µJ'dur. -55°C ile 150°C arasında çalışabilen bu transistör, endüstriyel uygulamalar, motor denetim devreleri, güç kaynakları ve anahtarlama uygulamalarında kullanılır. Bileşen şu anda kullanım dışı (obsolete) durumundadır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 41 A |
| Current - Collector Pulsed (Icm) | 50 A |
| Gate Charge | 55 nC |
| IGBT Type | PT |
| Input Type | Standard |
| Mounting Type | Through Hole |
| Operating Temperature | -55°C ~ 150°C (TJ) |
| Package / Case | TO-220-3 |
| Part Status | Obsolete |
| Power - Max | 250 W |
| Supplier Device Package | TO-220 [K] |
| Switching Energy | 114µJ (on), 165µJ (off) |
| Td (on/off) @ 25°C | 9ns/28ns |
| Test Condition | 600V, 13A, 5Ohm, 15V |
| Vce(on) (Max) @ Vge, Ic | 3.9V @ 15V, 13A |
| Voltage - Collector Emitter Breakdown (Max) | 1200 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
