Transistörler - Bipolar (BJT) - Tekil

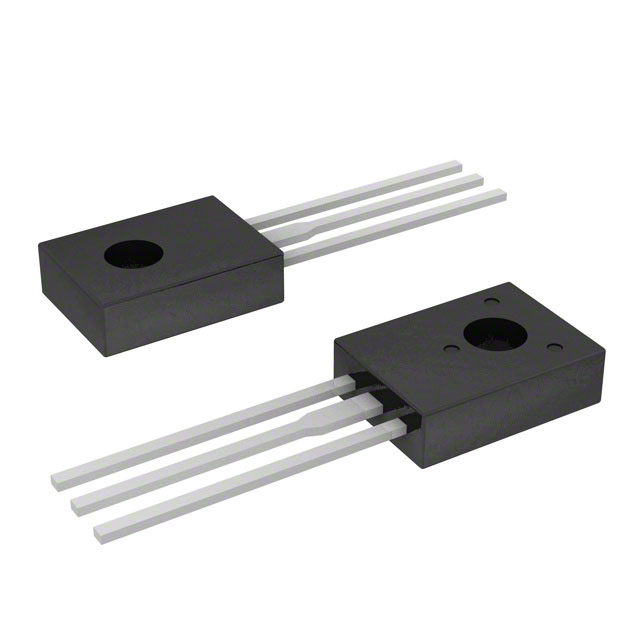

APT13005SU-G1
TRANS NPN 450V 3.2A TO126
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- APT13005SU
APT13005SU-G1 Hakkında
APT13005SU-G1, Diodes Incorporated tarafından üretilen NPN bipolar junction transistördür. 450V collector-emitter breakdown voltajı ve 3.2A maksimum collector akımı ile yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. 20W güç kapasitesi ile orta güç uygulamalarına uygundur. TO-126 paketinde sağlanan bu transistör, endüstriyel anahtarlama devreleri, güç yönetimi uygulamaları ve DC/DC dönüştürücülerde yaygın olarak kullanılır. 4MHz transition frequency ile hızlı anahtarlama işlemleri gerçekleştirebilir. -65°C ile 150°C arasında çalışma sıcaklığı aralığında güvenilir performans sunar.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 3.2 A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 8 @ 2A, 5V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 20 W |
| Supplier Device Package | TO-126 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1V @ 750mA, 3A |
| Voltage - Collector Emitter Breakdown (Max) | 450 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
