Transistörler - Bipolar (BJT) - Tekil

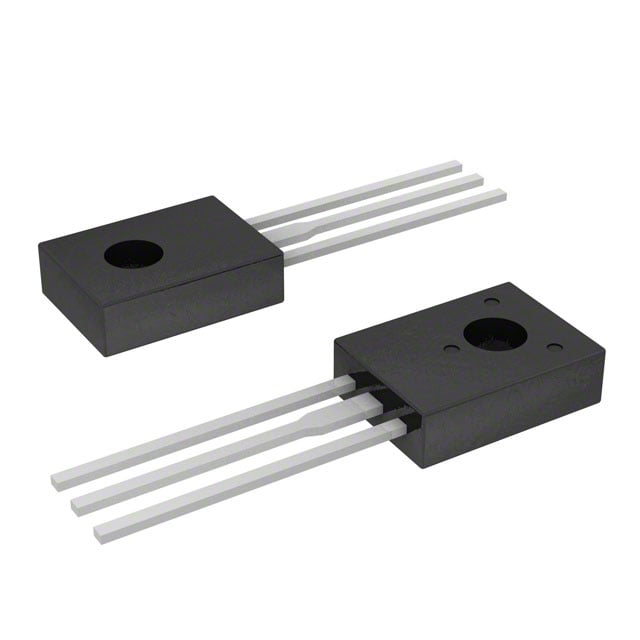

APT13003SU-G1
TRANS NPN 450V 1.3A TO126
- Üretici
- Diodes Incorporated
- Paket/Kılıf
- TO-225AA
- Seri / Aile Numarası
- APT13003
APT13003SU-G1 Hakkında
APT13003SU-G1, Diodes Incorporated tarafından üretilen NPN tipi bipolar junction transistördür (BJT). TO-126 paketinde sunulan bu transistör, yüksek voltaj uygulamalarında kullanılmak üzere tasarlanmıştır. Maksimum 450V kolektör-emiter breakdown voltajı ve 1.3A kolektör akımı ile güç anahtarlama ve amplifikasyon devrelerinde yer alır. 20W maksimum güç dağıtma kapasitesi, -65°C ile 150°C sıcaklık aralığında çalışabilme yeteneği ve TO-225AA paket seçeneği ile endüstriyel uygulamalarda, adaptör devrelerinde ve güç yönetim sistemlerinde tercih edilir. 4MHz transition frequency değeri orta hızlı anahtarlama işlemleri için uygun performans sunmaktadır. Kompakt through-hole tasarımı ile PCB entegrasyonu kolaydır.
Teknik Özellikler
| Parametre | Değer |
|---|---|
| Current - Collector (Ic) (Max) | 1.3 A |
| DC Current Gain (hFE) (Min) @ Ic, Vce | 5 @ 1A, 2V |
| Frequency - Transition | 4MHz |
| Mounting Type | Through Hole |
| Operating Temperature | -65°C ~ 150°C (TJ) |
| Package / Case | TO-225AA, TO-126-3 |
| Part Status | Obsolete |
| Power - Max | 20 W |
| Supplier Device Package | TO-126 |
| Transistor Type | NPN |
| Vce Saturation (Max) @ Ib, Ic | 1.2V @ 250mA, 1A |
| Voltage - Collector Emitter Breakdown (Max) | 450 V |
Kaynaklar
Datasheet
Datasheet mevcut değil
Pinout
Pinout mevcut değil
Eşdeğerler (Muadiller)
Eşdeğer (muadil) veri yok
